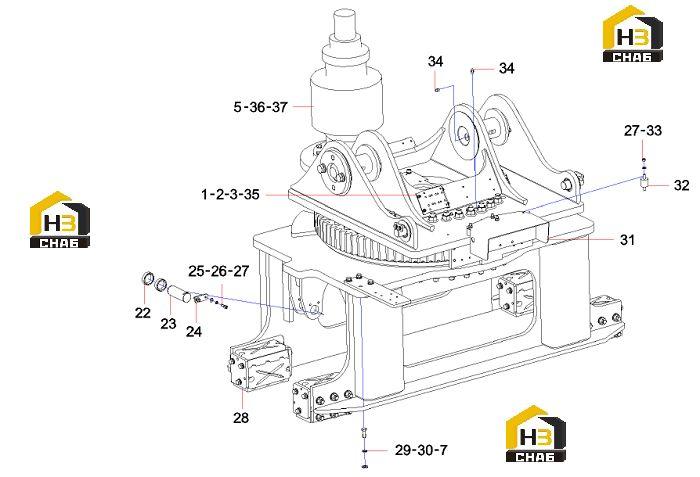

Станина крепления спредера (часть 2)

← Станина крепления спредера (часть 1) Редуктор бортовой (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:8

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:5

Наименование:Reducer

Каталожный номер:60136999

Комплект:1

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210401000002

Комплект:16

Примечание:

№ на схеме:22

Наименование:Retaining ring

Каталожный номер:11484122

Комплект:2

Примечание:

№ на схеме:23

Наименование:Horizontal pin shaft

Каталожный номер:A820301015793

Комплект:1

Примечание:

№ на схеме:24

Наименование:Card board

Каталожный номер:11478611

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:2

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:28

Наименование:Slider seat assembly

Каталожный номер:13649248

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt M12x30GB5783-00

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:30

Наименование:washer

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:31

Наименование:Indicator lampshade

Каталожный номер:A810497000955

Комплект:1

Примечание:

№ на схеме:32

Наименование:Buffer stud

Каталожный номер:A810421000802

Комплект:4

Примечание:

№ на схеме:33

Наименование:nut

Каталожный номер:A210319000004

Комплект:4

Примечание:

№ на схеме:34

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:35

Наименование:Wiring board

Каталожный номер:10023645

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hydraulic motor ELME

Каталожный номер:60120577

Комплект:1

Примечание:

№ на схеме:37

Наименование:bolt

Каталожный номер:A210111000203

Комплект:2

Примечание:
