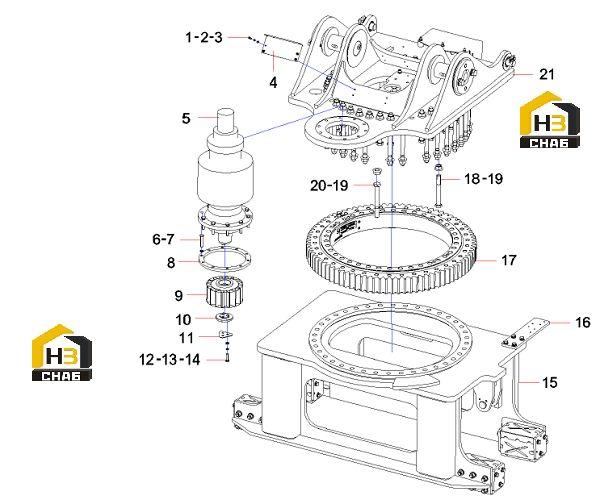

Станина крепления спредера (часть 1)

← Толкатель в сборе Станина крепления спредера (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:8

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:4

Наименование:Fixed line seat

Каталожный номер:10023667

Комплект:1

Примечание:

№ на схеме:5

Наименование:Reducer

Каталожный номер:60136999

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M12x60GB5783 Grade 10.9

Каталожный номер:A210111000103

Комплект:10

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210401000002

Комплект:16

Примечание:

№ на схеме:8

Наименование:Nut ring

Каталожный номер:10265981

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pinion

Каталожный номер:12068373

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pressure plate

Каталожный номер:A820101328535

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pressure plate

Каталожный номер:12789392

Комплект:1

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:A210111000026

Комплект:3

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:A210401000001

Комплект:3

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210405000011

Комплект:3

Примечание:

№ на схеме:15

Наименование:Get off the turntable

Каталожный номер:13648719

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipeline support plate

Каталожный номер:13649246

Комплект:1

Примечание:

№ на схеме:17

Наименование:Slewing bearing

Каталожный номер:13819182

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M20x170 (GB5782) Grade 10.9

Каталожный номер:A210110000436

Комплект:30

Примечание:

№ на схеме:19

Наименование:Nut grade 10 must be fastened hexagonal flange surface

Каталожный номер:A229900007631

Комплект:64

Примечание:

№ на схеме:20

Наименование:Bolt M20x180GB5782 Grade 10.9

Каталожный номер:A210110000352

Комплект:34

Примечание:

№ на схеме:21

Наименование:Upper turntable assembly

Каталожный номер:13787713

Комплект:1

Примечание:
