Рама

Рама

← Корпус каркасного трубного зажима (часть 4) Обвес в сборе →

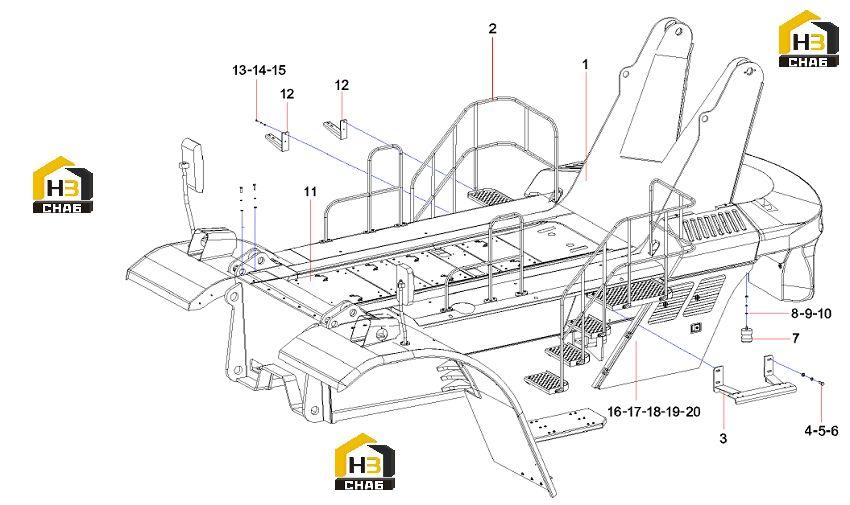

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Frame body welding
Каталожный номер:12022181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover assembly
Каталожный номер:12022957
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hydraulic oil dispersion bracket
Каталожный номер:12838449
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:bolt
Каталожный номер:A210111000112
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:washer
Каталожный номер:A210401000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:washer
Каталожный номер:A210404000008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Shock absorber
Каталожный номер:A222000000066
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:washer
Каталожный номер:A210401000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:washer
Каталожный номер:A210405000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:nut
Каталожный номер:A210307000029
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover assembly
Каталожный номер:12046119
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Radiator bracket welding
Каталожный номер:12828786
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:bolt
Каталожный номер:A210111000042
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:washer
Каталожный номер:A210401000002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:washer
Каталожный номер:A210405000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Brake oil dispersion bracket
Каталожный номер:13181810
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Brake oil dispersion bracket 2
Каталожный номер:13181851
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:washer
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:washer
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:bolt
Каталожный номер:A210111000023
Комплект:4
Примечание:
