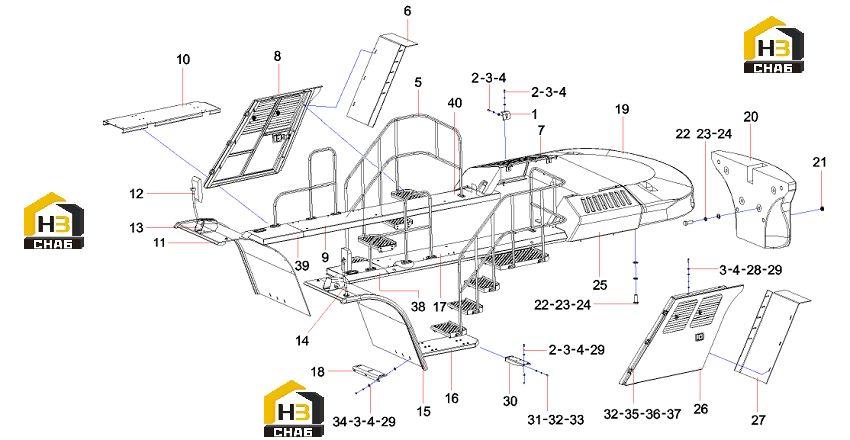

Обвес в сборе

← Рама Платформа и лестницы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Coupling plate

Каталожный номер:10545244

Комплект:4

Примечание:

№ на схеме:2

Наименование:bolt

Каталожный номер:A210111000089

Комплект:57

Примечание:

№ на схеме:3

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:99

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000017

Комплект:99

Примечание:

№ на схеме:5

Наименование:Escalator platform assembly

Каталожный номер:12031607

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rear fender (right)

Каталожный номер:12031574

Комплект:1

Примечание:

№ на схеме:7

Наименование:Right cover ear

Каталожный номер:12031572

Комплект:1

Примечание:

№ на схеме:8

Наименование:Right door assembly

Каталожный номер:12031577

Комплект:1

Примечание:

№ на схеме:9

Наименование:Right platform

Каталожный номер:12031625

Комплект:1

Примечание:

№ на схеме:10

Наименование:Lower right pedal

Каталожный номер:12031570

Комплект:1

Примечание:

№ на схеме:11

Наименование:Front fender (right)

Каталожный номер:12738512

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rearview mirror assembly (right)

Каталожный номер:10182064

Комплект:1

Примечание:

№ на схеме:13

Наименование:Front light stand

Каталожный номер:11297731

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rearview mirror assembly (left)

Каталожный номер:10201511

Комплект:1

Примечание:

№ на схеме:15

Наименование:Front fender (left)

Каталожный номер:12738514

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lower left pedal

Каталожный номер:12031571

Комплект:1

Примечание:

№ на схеме:17

Наименование:Left platform

Каталожный номер:12031627

Комплект:1

Примечание:

№ на схеме:18

Наименование:Support plate

Каталожный номер:12833631

Комплект:2

Примечание:

№ на схеме:19

Наименование:Upper counterweight

Каталожный номер:12031633

Комплект:1

Примечание:

№ на схеме:20

Наименование:Lower counterweight

Каталожный номер:12050829

Комплект:1

Примечание:

№ на схеме:21

Наименование:Mounting set

Каталожный номер:10480997

Комплект:8

Примечание:

№ на схеме:22

Наименование:Bolt M36x140GB5782 Grade 10.9

Каталожный номер:A210110000463

Комплект:8

Примечание:

№ на схеме:23

Наименование:Washer 36GB93

Каталожный номер:A210401000012

Комплект:8

Примечание:

№ на схеме:24

Наименование:Washer 36GB97.1

Каталожный номер:A210405000024

Комплект:8

Примечание:

№ на схеме:25

Наименование:Left cover ear

Каталожный номер:12031573

Комплект:1

Примечание:

№ на схеме:26

Наименование:Left door assembly

Каталожный номер:12031596

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rear fender (left)

Каталожный номер:12031575

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M8x40GB5783

Каталожный номер:A210111000093

Комплект:4

Примечание:

№ на схеме:29

Наименование:nut

Каталожный номер:A210307000012

Комплект:66

Примечание:

№ на схеме:30

Наименование:Pedal bracket

Каталожный номер:10465351

Комплект:4

Примечание:

№ на схеме:31

Наименование:bolt

Каталожный номер:A210111000018

Комплект:12

Примечание:

№ на схеме:32

Наименование:washer

Каталожный номер:A210401000001

Комплект:18

Примечание:

№ на схеме:33

Наименование:washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:34

Наименование:bolt

Каталожный номер:A210111000091

Комплект:36

Примечание:

№ на схеме:35

Наименование:bolt

Каталожный номер:A210111000025

Комплект:6

Примечание:

№ на схеме:36

Наименование:washer

Каталожный номер:A210404000003

Комплект:6

Примечание:

№ на схеме:37

Наименование:nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:38

Наименование:Left platform (2)

Каталожный номер:12833636

Комплект:1

Примечание:

№ на схеме:39

Наименование:Right platform (2)

Каталожный номер:12833640

Комплект:1

Примечание:

№ на схеме:40

Наименование:Cover plate

Каталожный номер:12875738

Комплект:1

Примечание:
