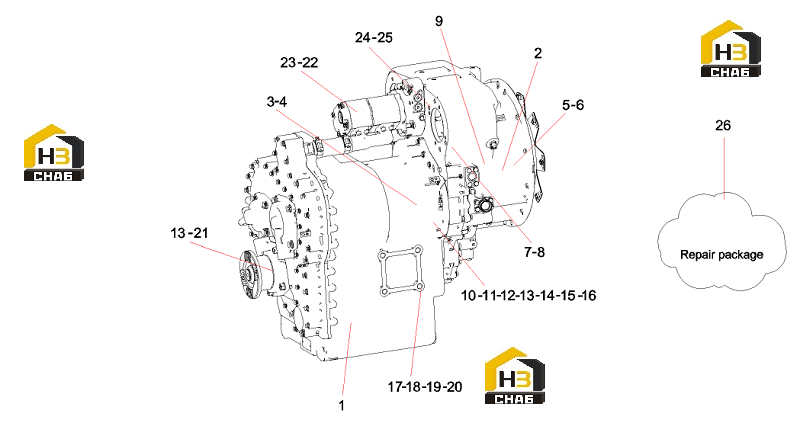

Коробка передач

← Двигатель и кпп Коробка передач 4263996 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gearbox assembly 4263996 DANA

Каталожный номер:60168563

Комплект:1

Примечание:

№ на схеме:2

Наименование:Twist up the housing assembly DANA

Каталожный номер:60135352

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gearbox assembly DANA

Каталожный номер:60135345

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cabinet assembly DANA

Каталожный номер:60135335

Комплект:1

Примечание:

№ на схеме:5

Наименование:Turbine rod assembly DANA

Каталожный номер:60135334

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flywheel assembly DANA

Каталожный номер:60135357

Комплект:1

Примечание:

№ на схеме:7

Наименование:Drive disk assembly DANA

Каталожный номер:60135333

Комплект:1

Примечание:

№ на схеме:8

Наименование:Drive pump assembly 4505211 DANA

Каталожный номер:60168561

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear set assembly DANA

Каталожный номер:60135346

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rotary shaft and high-speed shaft assembly DANA

Каталожный номер:60135358

Комплект:1

Примечание:

№ на схеме:11

Наименование:Front-wheel drive and 2-stage axle assembly DANA

Каталожный номер:60135359

Комплект:1

Примечание:

№ на схеме:12

Наименование:Low-speed shaft assembly 269995 DANA

Каталожный номер:60168571

Комплект:1

Примечание:

№ на схеме:13

Наименование:Output shaft assembly DANA

Каталожный номер:60135360

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pressure calibration valve assembly DANA

Каталожный номер:60135343

Комплект:1

Примечание:

№ на схеме:15

Наименование:Replenishment oil pump and filter assembly 4213804DANA

Каталожный номер:60166684

Комплект:1

Примечание:

№ на схеме:16

Наименование:Electric control valve assembly DANA

Каталожный номер:60135338

Комплект:1

Примечание:

№ на схеме:17

Наименование:Control valve accessories assembly

Каталожный номер:60135339

Комплект:1

Примечание:

№ на схеме:18

Наименование:Control valve cover assembly DANA

Каталожный номер:60135341

Комплект:1

Примечание:

№ на схеме:19

Наименование:Control valve cover DANA

Каталожный номер:60135340

Комплект:1

Примечание:

№ на схеме:20

Наименование:Protective cover assembly DANA

Каталожный номер:60135366

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 4213877 DANA

Каталожный номер:60168572

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pump cover assembly

Каталожный номер:60135336

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pump adjustment device assembly DANA

Каталожный номер:60135350

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pump connection bushing and stop ring assembly DANA

Каталожный номер:60135361

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pressure identification valve, air pump and filter 4505213 DANA

Каталожный номер:60168568

Комплект:1

Примечание:

№ на схеме:26

Наименование:Gearbox repair kit

Каталожный номер:60036528

Комплект:1

Примечание:
