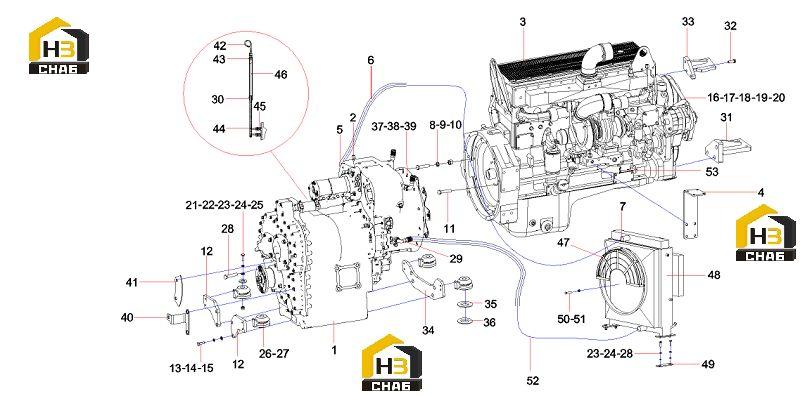

Двигатель и кпп

← Система двигателя Коробка передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Transmission-639

Каталожный номер:B220803000011

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pressure sensor connector

Каталожный номер:10108688

Комплект:1

Примечание:

№ на схеме:3

Наименование:EngineSB6.7-C220 164kW 2300rpm EPAIII

Каталожный номер:60019245

Комплект:1

Примечание:

№ на схеме:4

Наименование:Machine filter support plate

Каталожный номер:10941573

Комплект:1

Примечание:

№ на схеме:5

Наименование:End straight connector

Каталожный номер:B210780001171

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose Q/SY1102

Каталожный номер:21027072

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe joint

Каталожный номер:B210780000052

Комплект:2

Примечание:

№ на схеме:8

Наименование:nut

Каталожный номер:A210307000017

Комплект:14

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210401000001

Комплект:22

Примечание:

№ на схеме:10

Наименование:Double-headed stud

Каталожный номер:10089401

Комплект:12

Примечание:

№ на схеме:11

Наименование:Bolt M10x1.25x50GB5785 Grade 10.9

Каталожный номер:A210113000266

Комплект:8

Примечание:

№ на схеме:12

Наименование:Gearbox front support plate

Каталожный номер:10017184

Комплект:2

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:A210199004062

Комплект:8

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210401000006

Комплект:8

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210405000008

Комплект:8

Примечание:

№ на схеме:16

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:10

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:A210401000017

Комплект:14

Примечание:

№ на схеме:18

Наименование:nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bolt M10x120 (GB5783)

Каталожный номер:A210111000003

Комплект:4

Примечание:

№ на схеме:20

Наименование:Fan 2.6/4x10/BC96

Каталожный номер:A229900009478

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M12x140 (GB5782) Grade 10.9

Каталожный номер:A210110000225

Комплект:6

Примечание:

№ на схеме:22

Наименование:nut

Каталожный номер:A210307000001

Комплект:6

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:A210401000002

Комплект:10

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210405000001

Комплект:16

Примечание:

№ на схеме:25

Наименование:Large washer

Каталожный номер:10853932

Комплект:6

Примечание:

№ на схеме:26

Наименование:Damping pad

Каталожный номер:A229900005421

Комплект:6

Примечание:

№ на схеме:27

Наименование:Cushion

Каталожный номер:10854290

Комплект:6

Примечание:

№ на схеме:28

Наименование:Screw M12x30GB70.1 10.9 grade

Каталожный номер:A210204000337

Комплект:16

Примечание:

№ на схеме:29

Наименование:Temperature sensor connector

Каталожный номер:10119920

Комплект:1

Примечание:

№ на схеме:30

Наименование:Throat clamp

Каталожный номер:A210855000003

Комплект:2

Примечание:

№ на схеме:31

Наименование:Left support

Каталожный номер:10942010

Комплект:1

Примечание:

№ на схеме:32

Наименование:bolt

Каталожный номер:A210110000009

Комплект:6

Примечание:

№ на схеме:33

Наименование:Right support

Каталожный номер:10942013

Комплект:1

Примечание:

№ на схеме:34

Наименование:Gearbox rear support plate

Каталожный номер:10017190

Комплект:1

Примечание:

№ на схеме:35

Наименование:No. 1 adjustment pad

Каталожный номер:10038454

Комплект:2

Примечание:

№ на схеме:36

Наименование:No. 2 adjustment pad

Каталожный номер:10038455

Комплект:2

Примечание:

№ на схеме:37

Наименование:Pipe joint

Каталожный номер:10794145

Комплект:1

Примечание:

№ на схеме:38

Наименование:Right angle combination joint

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:39

Наименование:Refueling cover

Каталожный номер:10632275

Комплект:1

Примечание:

№ на схеме:40

Наименование:Speed sensor bracket

Каталожный номер:10878380

Комплект:1

Примечание:

№ на схеме:41

Наименование:Sensor board

Каталожный номер:10878406

Комплект:4

Примечание:

№ на схеме:42

Наименование:Oil ruler parts

Каталожный номер:60030410

Комплект:1

Примечание:

№ на схеме:43

Наименование:Oil ruler seat

Каталожный номер:60030407

Комплект:1

Примечание:

№ на схеме:44

Наименование:Oil ruler seat

Каталожный номер:10878194

Комплект:1

Примечание:

№ на схеме:45

Наименование:Pipe joint

Каталожный номер:B210780001301

Комплект:2

Примечание:

№ на схеме:46

Наименование:hose

Каталожный номер:60030408

Комплект:1

Примечание:

№ на схеме:47

Наименование:Transition plate

Каталожный номер:11170812

Комплект:1

Примечание:

№ на схеме:48

Наименование:Radiator 15096

Каталожный номер:60040043

Комплект:1

Примечание:

№ на схеме:49

Наименование:Rubber pad

Каталожный номер:11350544

Комплект:2

Примечание:

№ на схеме:50

Наименование:bolt

Каталожный номер:A210111000027

Комплект:2

Примечание:

№ на схеме:51

Наименование:washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:52

Наименование:Hose Q/SY1102

Каталожный номер:B230103004517

Комплект:1

Примечание:

№ на схеме:53

Наименование:Oil ruler assembly USY2016001

Каталожный номер:60329884

Комплект:1

Примечание:
