Комплектующие кпп (часть 2)

← Комплектующие кпп (часть 1) Вал низкооборотный 269995 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

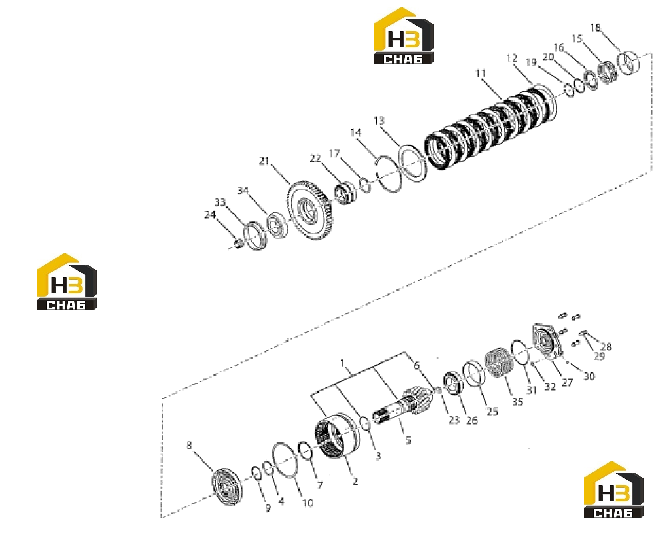

№ на схеме:1

Наименование:Assembly-including parts 21-26 dana

Каталожный номер:60121677

Комплект:1

Примечание:

№ на схеме:2

Наименование:Assembly

Каталожный номер:60121676

Комплект:1

Примечание:

№ на схеме:3

Наименование:shaped ring-part 24 dana

Каталожный номер:60121967

Комплект:1

Примечание:

№ на схеме:4

Наименование:Stop ring

Каталожный номер:60121990

Комплект:1

Примечание:

№ на схеме:5

Наименование:Shaft-metal parts 24 dana

Каталожный номер:60121927

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:60121907

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clutch piston warning seal dana

Каталожный номер:60122039

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clutch piston and sealing ring assembly

Каталожный номер:60168581

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing ring

Каталожный номер:60121794

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sealing ring

Каталожный номер:60134407

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clutch inner disc

Каталожный номер:60121817

Комплект:9

Примечание:

№ на схеме:12

Наименование:Clutch outer disc

Каталожный номер:60134391

Комплект:9

Примечание:

№ на схеме:13

Наименование:Board 224774 DANA

Каталожный номер:60134366

Комплект:1

Примечание:

№ на схеме:14

Наименование:Platen snap ring

Каталожный номер:60021237

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring 251430 dana

Каталожный номер:60121779

Комплект:1

Примечание:

№ на схеме:16

Наименование:Thin gasket DANA

Каталожный номер:60134395

Комплект:1

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:60134399

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring fixing sleeve

Каталожный номер:60121785

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gear snap ring

Каталожный номер:60121771

Комплект:1

Примечание:

№ на схеме:20

Наименование:Open ro ring fixing sleeve

Каталожный номер:60121658

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gear-hub low-speed clutch

Каталожный номер:60121739

Комплект:1

Примечание:

№ на схеме:22

Наименование:bearing

Каталожный номер:60121697

Комплект:1

Примечание:

№ на схеме:23

Наименование:Piston ring dana

Каталожный номер:60122034

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bearing 230886 dana

Каталожный номер:60121815

Комплект:1

Примечание:

№ на схеме:25

Наименование:Outer tapered roller bearings

Каталожный номер:60121700

Комплект:1

Примечание:

№ на схеме:26

Наименование:Inner tapered roller bearing

Каталожный номер:60121699

Комплект:1

Примечание:

№ на схеме:27

Наименование:Low-speed shaft bearing end

Каталожный номер:60121692

Комплект:1

Примечание:

№ на схеме:28

Наименование:screw

Каталожный номер:60121776

Комплект:5

Примечание:

№ на схеме:29

Наименование:Locking washer

Каталожный номер:60099699

Комплект:5

Примечание:

№ на схеме:30

Наименование:Sell dana

Каталожный номер:60122051

Комплект:1

Примечание:

№ на схеме:31

Наименование:Square circle 76K241 dana

Каталожный номер:60121954

Комплект:1

Примечание:

№ на схеме:32

Наименование:Square circle 76K112 dana

Каталожный номер:60121952

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bearing-cup part

Каталожный номер:60121712

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bearing-Maintenance Department

Каталожный номер:60121714

Комплект:1

Примечание:

№ на схеме:35

Наименование:Clutch outer disc

Каталожный номер:60134391

Комплект:9

Примечание:

№ на схеме:36

Наименование:Spring fixing sleeve

Каталожный номер:60121786

Комплект:1

Примечание:

№ на схеме:37

Наименование:Thin gasket DANA

Каталожный номер:60134396

Комплект:1

Примечание:

№ на схеме:38

Наименование:Thin gasket DANA

Каталожный номер:60134397

Комплект:1

Примечание:
