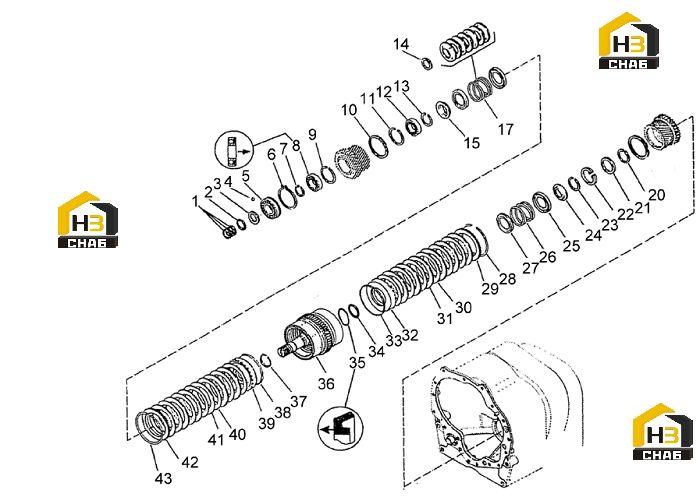

Комплектующие кпп (часть 1)

← Узел высокоскоростного вала Комплектующие кпп (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston oil seal

Каталожный номер:60099769

Комплект:3

Примечание:

№ на схеме:2

Наименование:Fixing ring

Каталожный номер:60121646

Комплект:1

Примечание:

№ на схеме:3

Наименование:Board 239947 dana

Каталожный номер:60121618

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ball 10J4 dana

Каталожный номер:60121804

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing 239946 dana

Каталожный номер:60121709

Комплект:1

Примечание:

№ на схеме:6

Наименование:Front bearing snap ring

Каталожный номер:60099678

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fixing ring

Каталожный номер:60121646

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clutch active gear bearing 233488 DANA

Каталожный номер:60099535

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clutch active gear positioning ring

Каталожный номер:60099657

Комплект:2

Примечание:

№ на схеме:10

Наименование:Clutch strand oil seal ring 243997 DANA

Каталожный номер:60099766

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clutch active gear positioning ring

Каталожный номер:60099657

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bearing-clutch transmission gear 230885 dana

Каталожный номер:60121734

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring seat snap ring

Каталожный номер:60099596

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spring seat snap ring

Каталожный номер:60099596

Комплект:1

Примечание:

№ на схеме:15

Наименование:Snap ring seat

Каталожный номер:60099595

Комплект:1

Примечание:

№ на схеме:17

Наименование:Disc spring assembly DANA

Каталожный номер:60099615

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spring seat snap ring

Каталожный номер:60099596

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fixing sleeve-second gear position ring

Каталожный номер:60121722

Комплект:1

Примечание:

№ на схеме:22

Наименование:Snap ring DANA

Каталожный номер:60134410

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring seat snap ring

Каталожный номер:60099596

Комплект:1

Примечание:

№ на схеме:24

Наименование:Snap ring seat

Каталожный номер:60099595

Комплект:1

Примечание:

№ на схеме:25

Наименование:Coil spring seat

Каталожный номер:60099671

Комплект:1

Примечание:

№ на схеме:26

Наименование:Piston return spring

Каталожный номер:60121854

Комплект:1

Примечание:

№ на схеме:27

Наименование:Coil spring seat

Каталожный номер:60099670

Комплект:1

Примечание:

№ на схеме:28

Наименование:Snap ring

Каталожный номер:60134409

Комплект:1

Примечание:

№ на схеме:29

Наименование:High-speed clutch disc pad

Каталожный номер:60121826

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clutch outer disc

Каталожный номер:60134391

Комплект:12

Примечание:

№ на схеме:31

Наименование:Clutch inner disc

Каталожный номер:60121818

Комплект:12

Примечание:

№ на схеме:32

Наименование:Assembly

Каталожный номер:60134377

Комплект:1

Примечание:

№ на схеме:33

Наименование:Sealing ring

Каталожный номер:60134407

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sealing ring

Каталожный номер:60121794

Комплект:1

Примечание:

№ на схеме:35

Наименование:Clutch piston measurement seal

Каталожный номер:60122038

Комплект:1

Примечание:

№ на схеме:36

Наименование:Assembly dana

Каталожный номер:60121809

Комплект:1

Примечание:

№ на схеме:37

Наименование:Sealing ring

Каталожный номер:60121794

Комплект:1

Примечание:

№ на схеме:38

Наименование:Sealing ring

Каталожный номер:60134407

Комплект:1

Примечание:

№ на схеме:39

Наименование:Clutch piston dana

Каталожный номер:60121859

Комплект:1

Примечание:

№ на схеме:40

Наименование:Clutch outer disc

Каталожный номер:60134391

Комплект:12

Примечание:

№ на схеме:41

Наименование:Clutch inner disc

Каталожный номер:60121818

Комплект:12

Примечание:

№ на схеме:42

Наименование:Clutch friction plate pressure plate DANA

Каталожный номер:60099652

Комплект:1

Примечание:

№ на схеме:43

Наименование:Snap ring

Каталожный номер:60134409

Комплект:1

Примечание:
