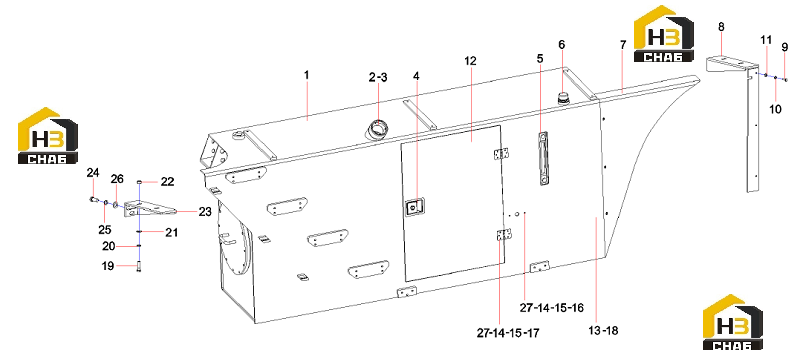

Бак топливный (часть 2)

← Бак топливный (часть 1) Бак топливный (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel tank

Каталожный номер:12018048

Комплект:1

Примечание:

№ на схеме:2

Наименование:Filter

Каталожный номер:60022607

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fuel tank cap JKE00049

Каталожный номер:60333717

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hood lock

Каталожный номер:A222200000042

Комплект:1

Примечание:

№ на схеме:5

Наименование:Liquid level thermometer

Каталожный номер:A250100000041

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air filter

Каталожный номер:A222100000265

Комплект:1

Примечание:

№ на схеме:7

Наименование:Right front cover

Каталожный номер:12018033

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rear bracket of fuel tank

Каталожный номер:10187941

Комплект:1

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:A210111000089

Комплект:3

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:3

Примечание:

№ на схеме:12

Наименование:Battery box door

Каталожный номер:12018034

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:B210780000090

Комплект:1

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210401000016

Комплект:14

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210405000006

Комплект:14

Примечание:

№ на схеме:16

Наименование:nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hinge (middle door)

Каталожный номер:A210891000015

Комплект:2

Примечание:

№ на схеме:18

Наименование:nut

Каталожный номер:B210334000010

Комплект:1

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:22

Наименование:nut

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:23

Наименование:Fuel tank front bracket

Каталожный номер:10187917

Комплект:1

Примечание:

№ на схеме:24

Наименование:bolt

Каталожный номер:A210111000112

Комплект:6

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:26

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:27

Наименование:bolt

Каталожный номер:A210111000080

Комплект:14

Примечание:
