Бак топливный (часть 1)

Бак топливный (часть 1)

← Диск тормозной Бак топливный (часть 2) →

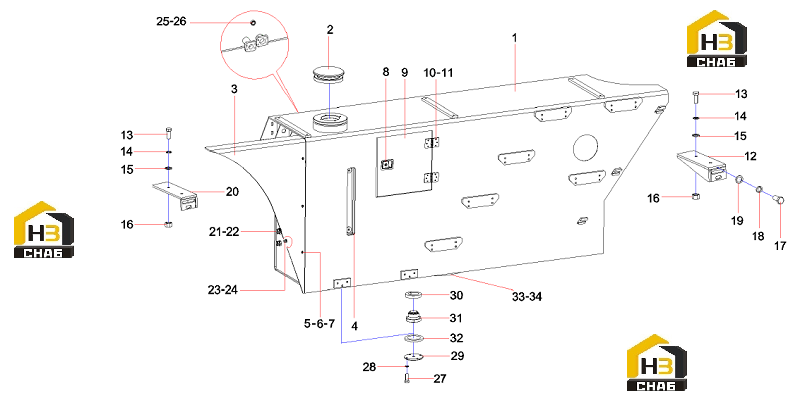

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Working fuel tank body
Каталожный номер:12020763
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Air filter
Каталожный номер:A222100000264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Left front cover
Каталожный номер:12020748
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Liquid level thermometer
Каталожный номер:A250100000041
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:bolt
Каталожный номер:A210111000089
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:washer
Каталожный номер:A210401000017
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 8GB96.1
Каталожный номер:A210404000005
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hood lock
Каталожный номер:A222200000042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Tool box door
Каталожный номер:12020747
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:bolt
Каталожный номер:A210111000080
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:washer
Каталожный номер:A210405000006
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Fuel tank front bracket
Каталожный номер:10187917
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:bolt
Каталожный номер:A210111000040
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:washer
Каталожный номер:A210401000002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:washer
Каталожный номер:A210404000004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:nut
Каталожный номер:A210307000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:bolt
Каталожный номер:A210111000112
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:washer
Каталожный номер:A210401000004
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer 16GB1230
Каталожный номер:A210491000118
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Rear bracket of fuel tank
Каталожный номер:10187941
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:nut
Каталожный номер:B210334000010
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Plug
Каталожный номер:B210780000090
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:nut
Каталожный номер:B210334000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Plug
Каталожный номер:B210780000088
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:nut
Каталожный номер:B210780000112
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Plug
Каталожный номер:B210780000091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:bolt
Каталожный номер:A210111000018
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:washer
Каталожный номер:A210401000001
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Clean the oil hole cover
Каталожный номер:10774636
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:washer
Каталожный номер:A210434000015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Screw plug
Каталожный номер:21051814
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Square ring 85 x3.55GB3452.1
Каталожный номер:A210609000082
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Manhole cover assembly
Каталожный номер:10121195
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Square circle
Каталожный номер:A210609000295
Комплект:1
Примечание:
