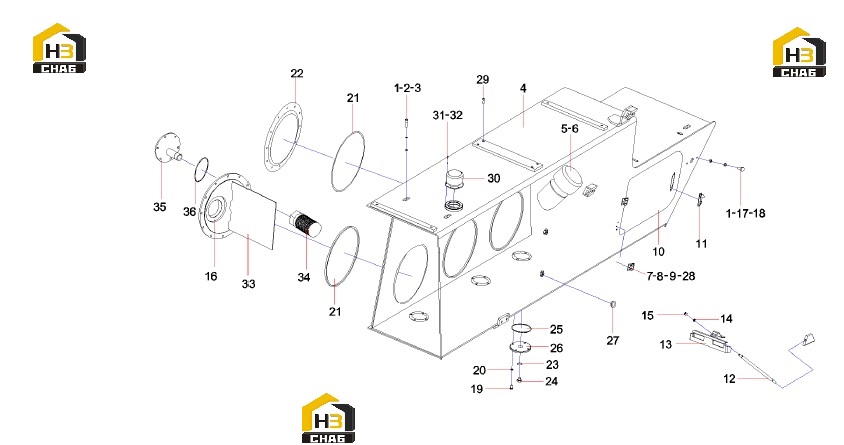

Бак топливный в сборе 11562144

← Стеклоочиститель передний dc385-90b 120w/24v 60039124 Бак топливный гидравлический в сборе 13466231 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt

Каталожный номер:A210111000230

Комплект:4

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:4

Наименование:Fuel tank body

Каталожный номер:11562133

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fuel tank cap

Каталожный номер:60022614

Комплект:1

Примечание:

№ на схеме:6

Наименование:Filter

Каталожный номер:60022607

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hinge (middle door)

Каталожный номер:A210891000015

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw M5x20GB70.1

Каталожный номер:A210204000117

Комплект:12

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210405000005

Комплект:12

Примечание:

№ на схеме:10

Наименование:Battery box door

Каталожный номер:11245133

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cabinet lock XAW-003

Каталожный номер:A222200000036

Комплект:1

Примечание:

№ на схеме:12

Наименование:Battery compression screw

Каталожный номер:12495270

Комплект:1

Примечание:

№ на схеме:13

Наименование:Battery pressure plate

Каталожный номер:13091958

Комплект:1

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210404000004

Комплект:1

Примечание:

№ на схеме:15

Наименование:nut

Каталожный номер:A210307000001

Комплект:1

Примечание:

№ на схеме:16

Наименование:Oil return cover assembly

Каталожный номер:10024105

Комплект:1

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:18

Наименование:nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:A210111000018

Комплект:54

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210401000001

Комплект:54

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:A210609000295

Комплект:3

Примечание:

№ на схеме:22

Наименование:Manhole cover assembly

Каталожный номер:10121195

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer 30JB982

Каталожный номер:A210434000014

Комплект:3

Примечание:

№ на схеме:24

Наименование:Screw plug

Каталожный номер:21051814

Комплект:3

Примечание:

№ на схеме:25

Наименование:Square ring 85x3.55GB3452.1

Каталожный номер:A210609000082

Комплект:4

Примечание:

№ на схеме:26

Наименование:Clean the oil hole cover

Каталожный номер:10774636

Комплект:3

Примечание:

№ на схеме:27

Наименование:Round oil mark

Каталожный номер:60001052

Комплект:4

Примечание:

№ на схеме:28

Наименование:washer

Каталожный номер:A210401000015

Комплект:12

Примечание:

№ на схеме:29

Наименование:screw

Каталожный номер:A210210000003

Комплект:4

Примечание:

№ на схеме:30

Наименование:Hydraulic air filter JB6008

Каталожный номер:A222100000046

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw M4x16GB70.1

Каталожный номер:A210204000258

Комплект:6

Примечание:

№ на схеме:32

Наименование:washer

Каталожный номер:A210401000013

Комплект:6

Примечание:

№ на схеме:33

Наименование:Cover plate

Каталожный номер:11562593

Комплект:1

Примечание:

№ на схеме:34

Наименование:Oil suction filter

Каталожный номер:24004877

Комплект:1

Примечание:

№ на схеме:35

Наименование:Oil-absorbing cover assembly

Каталожный номер:10835468

Комплект:1

Примечание:

№ на схеме:36

Наименование:Square circle

Каталожный номер:A210609000174

Комплект:1

Примечание:
