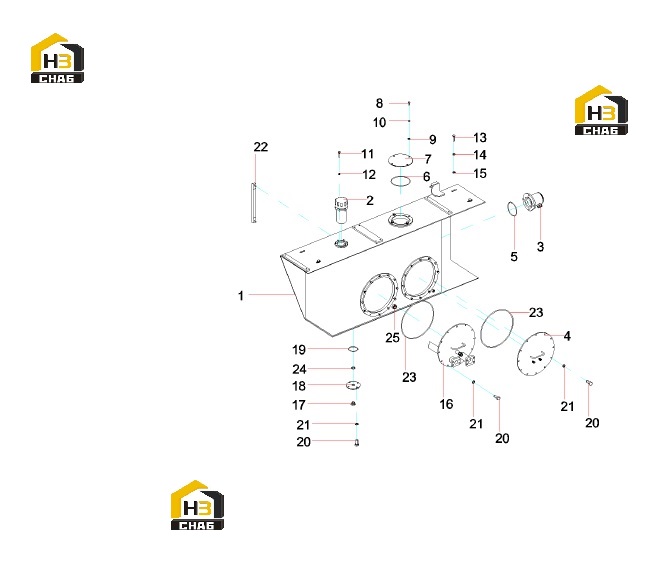

Бак топливный гидравлический в сборе 13466231

← Бак топливный в сборе 11562144 Корпус спредера sdj90ii 10267893 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic fuel tank body

Каталожный номер:13466182

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hydraulic air filter JB6008

Каталожный номер:A222100000046

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil return flange seat

Каталожный номер:13081105

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover plate

Каталожный номер:10142470

Комплект:1

Примечание:

№ на схеме:5

Наименование:Square circle

Каталожный номер:A210609000314

Комплект:1

Примечание:

№ на схеме:6

Наименование:Square ring 175x5.3GB3452.1

Каталожный номер:21010435

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil return cover

Каталожный номер:12980861

Комплект:1

Примечание:

№ на схеме:8

Наименование:bolt

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw M4x16GB70.1

Каталожный номер:A210204000258

Комплект:6

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210401000013

Комплект:6

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:A210111000230

Комплект:4

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:16

Наименование:Oil-absorbing cover assembly

Каталожный номер:13466199

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw plug

Каталожный номер:21051814

Комплект:2

Примечание:

№ на схеме:18

Наименование:Clean the oil hole cover

Каталожный номер:10774636

Комплект:2

Примечание:

№ на схеме:19

Наименование:Square ring 85x3.55GB3452.1

Каталожный номер:A210609000082

Комплект:2

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000018

Комплект:36

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:A210401000001

Комплект:36

Примечание:

№ на схеме:22

Наименование:Liquid level thermometer

Каталожный номер:A250100000041

Комплект:1

Примечание:

№ на схеме:23

Наименование:Square circle

Каталожный номер:A210609000295

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 30JB982

Каталожный номер:A210434000014

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pipe joint

Каталожный номер:B210780000421

Комплект:1

Примечание:
