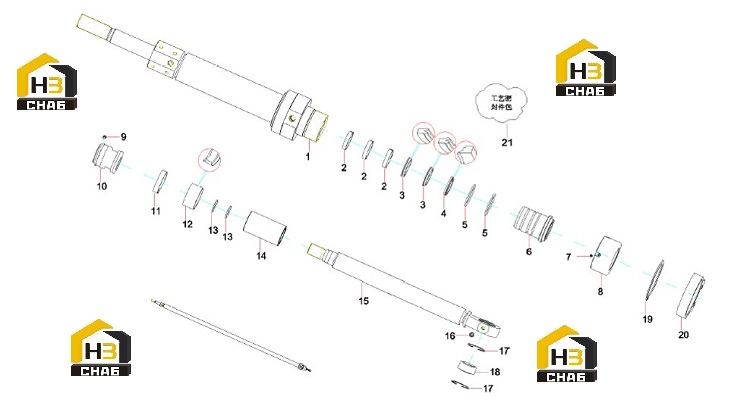

Цилиндр телескопический 10207101

← Балка правая телескопическая 10986273 Подушка буферная a810410990223 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head

Каталожный номер:10207100

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, guide, UP

Каталожный номер:A880803040036

Комплект:3

Примечание:

№ на схеме:3

Наименование:Seal, rod, piston

Каталожный номер:B230101000219

Комплект:2

Примечание:

№ на схеме:4

Наименование:Ring, dust-proof

Каталожный номер:B230101000065

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring seal

Каталожный номер:A210609000162

Комплект:2

Примечание:

№ на схеме:6

Наименование:Sleeve, guide

Каталожный номер:12002149

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A880801010065

Комплект:1

Примечание:

№ на схеме:8

Наименование:Lid, pressure

Каталожный номер:12720571

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:A210208000001

Комплект:1

Примечание:

№ на схеме:10

Наименование:Piston

Каталожный номер:10206486

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, guide, UP

Каталожный номер:A880803040047

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing device, MD ring

Каталожный номер:A880806030022

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring seal

Каталожный номер:A210608000122

Комплект:2

Примечание:

№ на схеме:14

Наименование:Sleeve, spacer

Каталожный номер:10206485

Комплект:1

Примечание:

№ на схеме:15

Наименование:Components, piston rod

Каталожный номер:10207098

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cup, oil

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, retainer

Каталожный номер:A210416000039

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bearing, gasket

Каталожный номер:A221500000035

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, retainer

Каталожный номер:A210414000012

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seat, verin

Каталожный номер:10207092

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pack, sealing parts, industrial type

Каталожный номер:10209797

Комплект:1

Примечание:
