Балка правая телескопическая 10986273

Балка правая телескопическая 10986273

← Устройство блокировки 11155488 Цилиндр телескопический 10207101 →

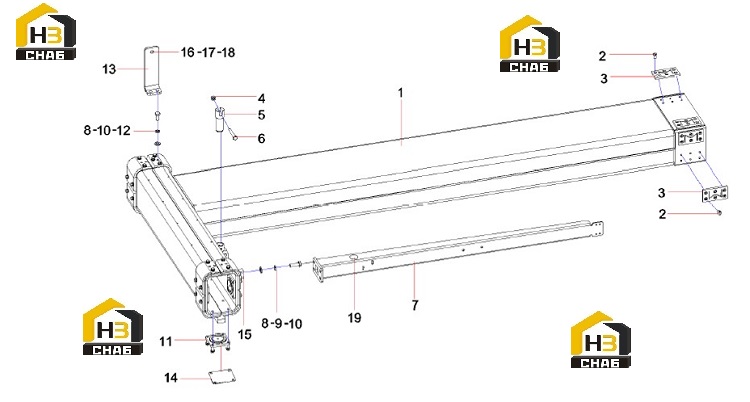

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Components, right telescopic arm
Каталожный номер:10985870
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screws, copper
Каталожный номер:A820301990128
Комплект:48
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Block, sliding, copper
Каталожный номер:A820101050830
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:A210307000017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shaft, ankle
Каталожный номер:10262567
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210111000297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Groove, tow cable
Каталожный номер:10262671
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210401000002
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:A210111000203
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210405000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Game, sliding block, upright
Каталожный номер:10982198
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000037
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Holder, lamp
Каталожный номер:10981417
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Skate, adjustment, sliding block
Каталожный номер:12454174
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Adjustment of the skate
Каталожный номер:12392367
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Stud, bumpers
Каталожный номер:12187870
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nut
Каталожный номер:A210307000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:A210405000007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Sleeve, protection,1
Каталожный номер:11342236
Комплект:1
Примечание:
