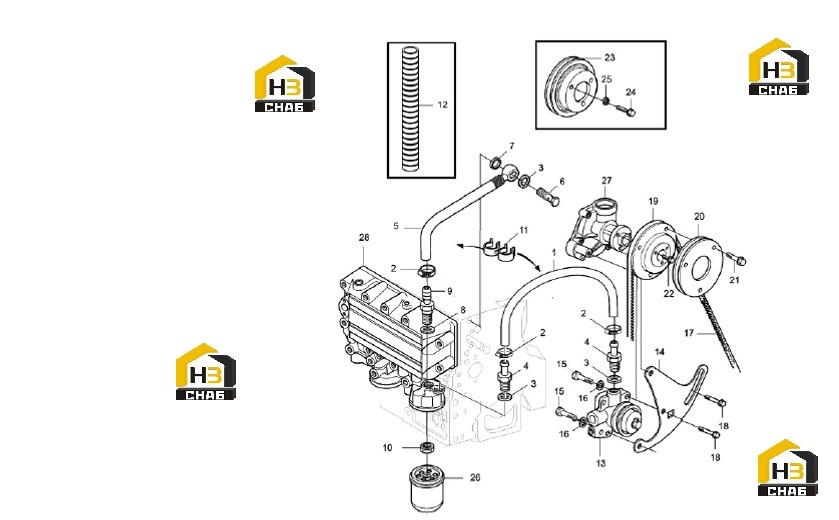

Система топливная 60138574

← Система крепление вентилятора 60139134 Насос масляный 60138689 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe

Каталожный номер:60109753

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose clamp

Каталожный номер:60109653

Комплект:3

Примечание:

№ на схеме:3

Наименование:Joint

Каталожный номер:60130797

Комплект:3

Примечание:

№ на схеме:4

Наименование:Adapter, screw, hose

Каталожный номер:60109663

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose, fuel

Каталожный номер:60131924

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt, hollow

Каталожный номер:60109551

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing ring

Каталожный номер:60109746

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:60094273

Комплект:1

Примечание:

№ на схеме:9

Наименование:Adapter, hose

Каталожный номер:60109661

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut, hexagonal

Каталожный номер:60109572

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fixing, flexible

Каталожный номер:60109826

Комплект:1

Примечание:

№ на схеме:12

Наименование:Tube

Каталожный номер:60109246

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pump, oil transfer

Каталожный номер:B220301000563

Комплект:1

Примечание:

№ на схеме:14

Наименование:Support

Каталожный номер:60109691

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:60109611

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer, spring

Каталожный номер:60109436

Комплект:2

Примечание:

№ на схеме:17

Наименование:V-belt

Каталожный номер:60109758

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:60109607

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pulley

Каталожный номер:60109426

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pulley

Каталожный номер:60109427

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:60109602

Комплект:3

Примечание:

№ на схеме:22

Наименование:Screws, flange

Каталожный номер:60109667

Комплект:3

Примечание:

№ на схеме:23

Наименование:Pulley

Каталожный номер:60109429

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:60109602

Комплект:3

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:60109452

Комплект:3

Примечание:

№ на схеме:26

Наименование:Filter, diesel

Каталожный номер:60010955

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pump, circulation

Каталожный номер:60130213

Комплект:1

Примечание:

№ на схеме:28

Наименование:Frame

Каталожный номер:60109529

Комплект:1

Примечание:
