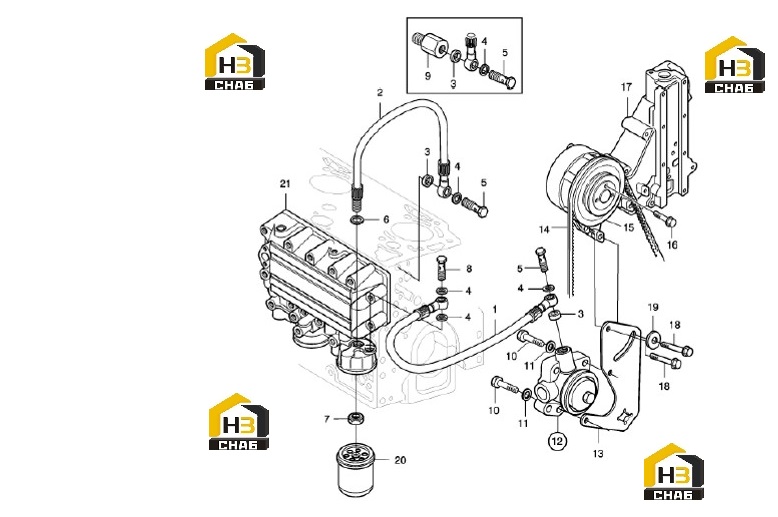

Система крепление вентилятора 60139134

← Фильтр масляный 60138856 Система топливная 60138574 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, fuel

Каталожный номер:60109649

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, fuel

Каталожный номер:60109648

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing ring

Каталожный номер:60109746

Комплект:2

Примечание:

№ на схеме:4

Наименование:Joint

Каталожный номер:60130797

Комплект:5

Примечание:

№ на схеме:5

Наименование:Bolt, hollow

Каталожный номер:60109551

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:60094273

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut, hexagonal

Каталожный номер:60109572

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt, hollow

Каталожный номер:60109554

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve

Каталожный номер:60109281

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:60109611

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer, spring

Каталожный номер:60109436

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pump, oil

Каталожный номер:60130240

Комплект:1

Примечание:

№ на схеме:13

Наименование:Support

Каталожный номер:60109698

Комплект:1

Примечание:

№ на схеме:14

Наименование:V-belt

Каталожный номер:60132548

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pulley

Каталожный номер:60109425

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:60109602

Комплект:3

Примечание:

№ на схеме:17

Наименование:Support, fan, water pump

Каталожный номер:60131955

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:60109607

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:60109450

Комплект:2

Примечание:

№ на схеме:20

Наименование:Filter, diesel

Каталожный номер:60010955

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cooler, oil

Каталожный номер:60109289

Комплект:1

Примечание:
