Резервуар для гидравлического масла 10121326

← Бак топливный 11245393 Корпус гидравлического бака 12613245 →

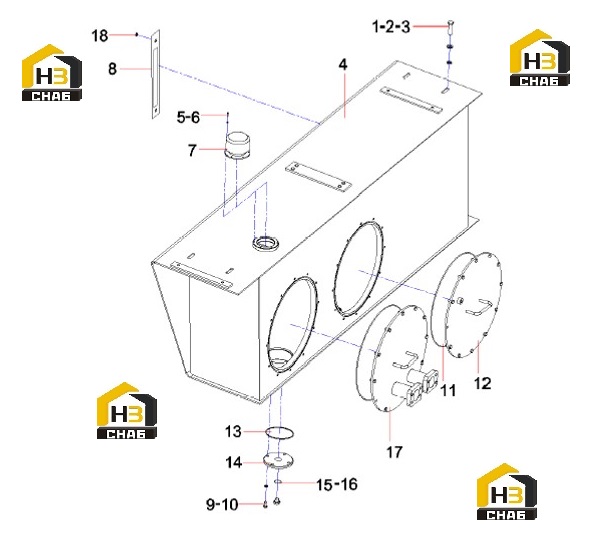

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000230

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:4

Наименование:Body, hydraulic oil tank

Каталожный номер:12613245

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210201000018

Комплект:6

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000013

Комплект:6

Примечание:

№ на схеме:7

Наименование:Filter, air, hydraulic

Каталожный номер:A222100000046

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gauge, liquid level and temperature

Каталожный номер:60030671

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:36

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000001

Комплект:36

Примечание:

№ на схеме:11

Наименование:O-ring seal

Каталожный номер:A210609000295

Комплект:3

Примечание:

№ на схеме:12

Наименование:Plate, lid

Каталожный номер:10142470

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring seal

Каталожный номер:A210609000082

Комплект:3

Примечание:

№ на схеме:14

Наименование:Plate, cover, oil washing port

Каталожный номер:10774636

Комплект:3

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210434000015

Комплект:3

Примечание:

№ на схеме:16

Наименование:Cap, screw

Каталожный номер:21051814

Комплект:3

Примечание:

№ на схеме:17

Наименование:Cover plate, oil suction

Каталожный номер:10185701

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210434000005

Комплект:2

Примечание:
