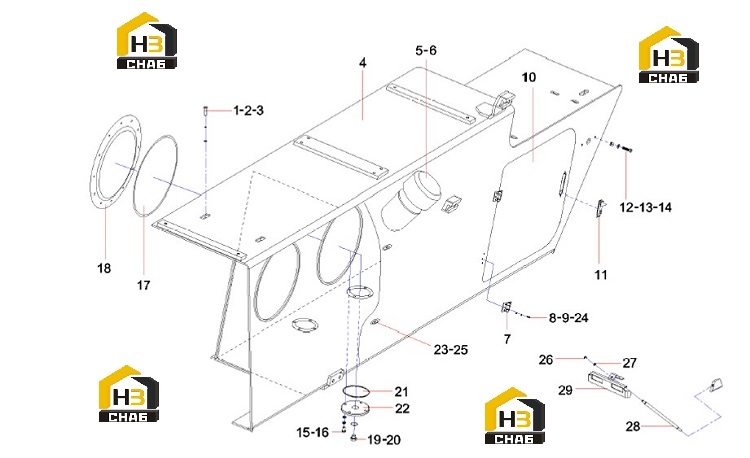

Бак топливный 11245393

← Двигатель стеклоочистителя 60039124 Резервуар для гидравлического масла 10121326 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000230

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bodywork, fuel tank

Каталожный номер:11243983

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lid, oil tank

Каталожный номер:60022614

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screen, filter

Каталожный номер:60022607

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hinge

Каталожный номер:A210891000015

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210202000022

Комплект:12

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000005

Комплект:12

Примечание:

№ на схеме:10

Наименование:Door, battery case

Каталожный номер:11245133

Комплект:1

Примечание:

№ на схеме:11

Наименование:Closing, door

Каталожный номер:A222200000036

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:32

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000001

Комплект:32

Примечание:

№ на схеме:17

Наименование:O-ring seal

Каталожный номер:A210609000295

Комплект:2

Примечание:

№ на схеме:18

Наименование:Manhole cover plate

Каталожный номер:10121195

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210434000015

Комплект:2

Примечание:

№ на схеме:20

Наименование:Cap, screw

Каталожный номер:21051814

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-ring seal

Каталожный номер:A210609000082

Комплект:2

Примечание:

№ на схеме:22

Наименование:Plate, cover, oil washing port

Каталожный номер:10774636

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pointer, oil, round

Каталожный номер:60001052

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210401000015

Комплект:12

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:A210210000003

Комплект:4

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:A210307000001

Комплект:1

Примечание:

№ на схеме:27

Наименование:Wrong

Каталожный номер:A210404000004

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt, compress, battery

Каталожный номер:A820301014173

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plate, pressure, battery

Каталожный номер:A820101353617

Комплект:1

Примечание:
