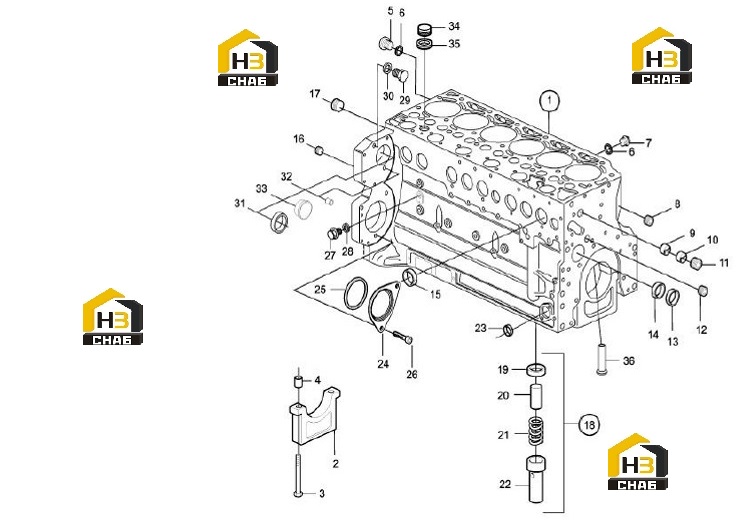

Корпус цилиндра 60138566

← Головка блока 60139827 Крышка маховика 60139187 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Verin

Каталожный номер:60109634

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, main bearing

Каталожный номер:60132320

Комплект:7

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:60109597

Комплект:14

Примечание:

№ на схеме:4

Наименование:Sleeve, shaft

Каталожный номер:60109718

Комплект:14

Примечание:

№ на схеме:5

Наименование:Sheet

Каталожный номер:60109496

Комплект:2

Примечание:

№ на схеме:6

Наименование:Joint

Каталожный номер:60130797

Комплект:4

Примечание:

№ на схеме:7

Наименование:Sheet

Каталожный номер:60109473

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sheet

Каталожный номер:60109490

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sleeve, guide shaft

Каталожный номер:60109445

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sleeve, guide shaft

Каталожный номер:60109444

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sheet

Каталожный номер:60109488

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sheet

Каталожный номер:60109489

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sleeve, shaft

Каталожный номер:60109719

Комплект:6

Примечание:

№ на схеме:14

Наименование:Sleeve, shaft

Каталожный номер:60109720

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sheet

Каталожный номер:60109475

Комплект:10

Примечание:

№ на схеме:16

Наименование:Sheet

Каталожный номер:60109474

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sheet

Каталожный номер:60109476

Комплект:1

Примечание:

№ на схеме:18

Наименование:Valve, oil outlet

Каталожный номер:60109279

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ringed

Каталожный номер:60109249

Комплект:1

Примечание:

№ на схеме:20

Наименование:Valve

Каталожный номер:60109285

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring, pressure

Каталожный номер:60109680

Комплект:1

Примечание:

№ на схеме:22

Наименование:Axle, hollow

Каталожный номер:60109556

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sheet

Каталожный номер:60109480

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover

Каталожный номер:60109237

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring seal

Каталожный номер:60109734

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screws, flange

Каталожный номер:60109676

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt, gasket

Каталожный номер:60109631

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:60094270

Комплект:1

Примечание:

№ на схеме:29

Наименование:Sheet

Каталожный номер:60109473

Комплект:1

Примечание:

№ на схеме:30

Наименование:Joint

Каталожный номер:60130797

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bolt, gasket

Каталожный номер:60109631

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:60094270

Комплект:1

Примечание:

№ на схеме:33

Наименование:Tree

Каталожный номер:60109678

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sheet

Каталожный номер:60109486

Комплект:1

Примечание:

№ на схеме:35

Наименование:Sheet

Каталожный номер:60109487

Комплект:1

Примечание:

№ на схеме:36

Наименование:Sheet

Каталожный номер:60109481

Комплект:1

Примечание:
