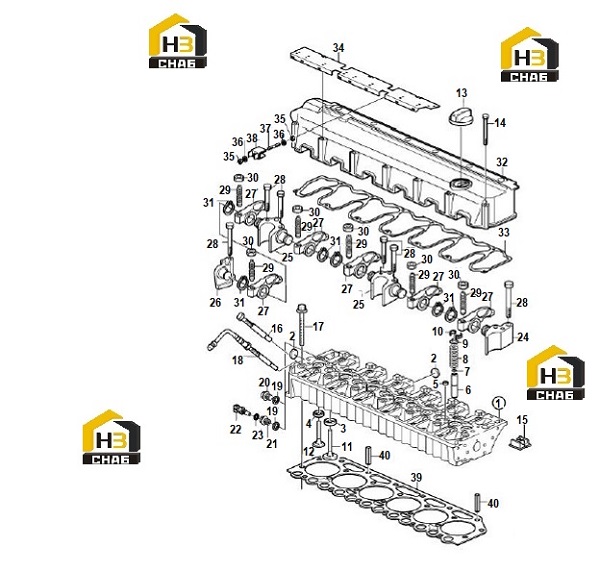

Головка блока 60139827

← Двигатель b220200000151 Корпус цилиндра 60138566 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head

Каталожный номер:60131879

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sheet

Каталожный номер:60109480

Комплект:5

Примечание:

№ на схеме:3

Наименование:Seat, air intake valve

Каталожный номер:60109540

Комплект:6

Примечание:

№ на схеме:4

Наименование:Seat, exhaust valve

Каталожный номер:60109632

Комплект:6

Примечание:

№ на схеме:5

Наименование:Sheet

Каталожный номер:60109479

Комплект:5

Примечание:

№ на схеме:6

Наименование:Rod, guide, valve

Каталожный номер:60109499

Комплект:12

Примечание:

№ на схеме:7

Наименование:O-ring seal

Каталожный номер:60092726

Комплект:12

Примечание:

№ на схеме:8

Наименование:Spring, pressure

Каталожный номер:60109679

Комплект:12

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60109449

Комплект:12

Примечание:

№ на схеме:10

Наименование:Head, clamping

Каталожный номер:60109833

Комплект:24

Примечание:

№ на схеме:11

Наименование:Valve, inlet

Каталожный номер:60109277

Комплект:6

Примечание:

№ на схеме:12

Наименование:Valve, exhaust

Каталожный номер:60109278

Комплект:6

Примечание:

№ на схеме:13

Наименование:Lid, tremie

Каталожный номер:60109260

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screws, flange

Каталожный номер:60109668

Комплект:13

Примечание:

№ на схеме:15

Наименование:Cover

Каталожный номер:60109234

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sheet

Каталожный номер:60109478

Комплект:6

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:60109594

Комплект:26

Примечание:

№ на схеме:18

Наименование:Sheet

Каталожный номер:60130968

Комплект:6

Примечание:

№ на схеме:19

Наименование:Joint

Каталожный номер:60109418

Комплект:2

Примечание:

№ на схеме:20

Наименование:Sheet

Каталожный номер:60109485

Комплект:1

Примечание:

№ на схеме:21

Наименование:Adapter

Каталожный номер:60109827

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sensor, temperature

Каталожный номер:60140361

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cushion, oil return valve

Каталожный номер:B220401000677

Комплект:1

Примечание:

№ на схеме:24

Наименование:Support

Каталожный номер:60109687

Комплект:1

Примечание:

№ на схеме:25

Наименование:Support

Каталожный номер:60109688

Комплект:2

Примечание:

№ на схеме:26

Наименование:Support

Каталожный номер:60109689

Комплект:1

Примечание:

№ на схеме:27

Наименование:Arm, balance wheel

Каталожный номер:60109681

Комплект:12

Примечание:

№ на схеме:28

Наименование:Bolt, hexagonal

Каталожный номер:60109590

Комплект:14

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:60109595

Комплект:12

Примечание:

№ на схеме:30

Наименование:Nut, hexagonal

Каталожный номер:60109569

Комплект:12

Примечание:

№ на схеме:31

Наименование:Elastic ring

Каталожный номер:60109550

Комплект:12

Примечание:

№ на схеме:32

Наименование:Cover, valve

Каталожный номер:60109286

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:60139094

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plate, lid

Каталожный номер:60109513

Комплект:1

Примечание:

№ на схеме:35

Наименование:Nut, hexagonal

Каталожный номер:60109574

Комплект:2

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:60109457

Комплект:2

Примечание:

№ на схеме:37

Наименование:Screw, fixed

Каталожный номер:60109516

Комплект:1

Примечание:

№ на схеме:38

Наименование:Clamp

Каталожный номер:60139362

Комплект:1

Примечание:

№ на схеме:39

Наименование:Washer, cylinder head

Каталожный номер:60139832

Комплект:1

Примечание:

№ на схеме:40

Наименование:Spring pin

Каталожный номер:60109438

Комплект:2

Примечание:
