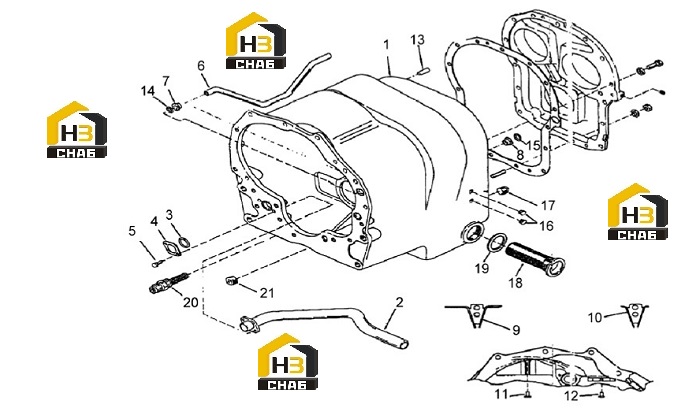

Корпус коробки передач 60135345

← Корпус гидротрансформатора 60135352 Корпус бака 60135335 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body, gear box and hose

Каталожный номер:60121686

Комплект:1

Примечание:

№ на схеме:2

Наименование:Body, suction tube

Каталожный номер:60121899

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring seal

Каталожный номер:60121962

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer, flexible, front suction hose

Каталожный номер:60121889

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw, big hat

Каталожный номер:60121775

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose, low pressure clutch, piece element

Каталожный номер:60121740

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, oil pipe

Каталожный номер:60099727

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve, oil pipe

Каталожный номер:60099727

Комплект:1

Примечание:

№ на схеме:9

Наименование:Butee, oil

Каталожный номер:60121679

Комплект:1

Примечание:

№ на схеме:10

Наименование:Butee, oil

Каталожный номер:60121680

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rivet

Каталожный номер:60121882

Комплект:2

Примечание:

№ на схеме:12

Наименование:Rivet

Каталожный номер:60121882

Комплект:2

Примечание:

№ на схеме:13

Наименование:Ankle, notch

Каталожный номер:60121858

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-ring seal

Каталожный номер:60121953

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring seal

Каталожный номер:60121953

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plug, control port, oil level

Каталожный номер:60099781

Комплект:3

Примечание:

№ на схеме:17

Наименование:Plug, oil outlet

Каталожный номер:60099669

Комплект:1

Примечание:

№ на схеме:18

Наименование:Suction crepine, pressure

Каталожный номер:60121672

Комплект:1

Примечание:

№ на схеме:19

Наименование:Insert, sealing plug of the seal

Каталожный номер:60099630

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug, expansion

Каталожный номер:60121665

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug, hose

Каталожный номер:60121651

Комплект:1

Примечание:
