Корпус гидротрансформатора 60135352

← Коробка передач 60168563 Корпус коробки передач 60135345 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

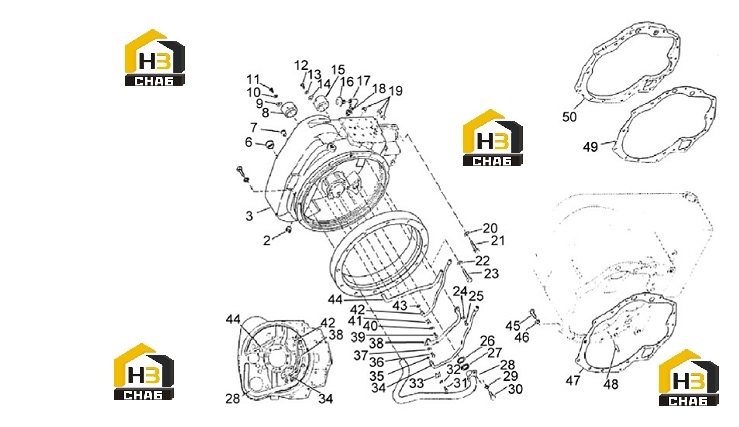

№ на схеме:2

Наименование:Cap, oil filling

Каталожный номер:60099497

Комплект:1

Примечание:

№ на схеме:3

Наименование:Body, flexible and reservoir

Каталожный номер:60134424

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sleeve, suction hose

Каталожный номер:60121902

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, oil pipe

Каталожный номер:60099727

Комплект:3

Примечание:

№ на схеме:8

Наименование:Sleeve, frame

Каталожный номер:60122037

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60099607

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer, lock

Каталожный номер:60099698

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screws, fixing

Каталожный номер:60099632

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screws, fixing

Каталожный номер:60099632

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer, lock

Каталожный номер:60099698

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60099607

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sleeve, frame

Каталожный номер:60122037

Комплект:1

Примечание:

№ на схеме:16

Наименование:Breather

Каталожный номер:60099702

Комплект:1

Примечание:

№ на схеме:17

Наименование:Device, hollow, 90°

Каталожный номер:60121748

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sleeve, transition

Каталожный номер:60099633

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sleeve, oil pipe

Каталожный номер:60099727

Комплект:3

Примечание:

№ на схеме:20

Наименование:Washer, lock

Каталожный номер:60099700

Комплект:10

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60121873

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer, lock

Каталожный номер:60099700

Комплект:10

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:60121874

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer, lock

Каталожный номер:60099698

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screws, fixing

Каталожный номер:60099632

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring seal

Каталожный номер:60121935

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cushion, insulation, suction pipe

Каталожный номер:60121901

Комплект:1

Примечание:

№ на схеме:28

Наименование:Mechanism, asymmetrical, suction tube

Каталожный номер:60121900

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer, lock

Каталожный номер:60099699

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:60099662

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screws, fixing

Каталожный номер:60099632

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer, lock

Каталожный номер:60099698

Комплект:1

Примечание:

№ на схеме:33

Наименование:Device, sealing tube

Каталожный номер:60121641

Комплект:1

Примечание:

№ на схеме:34

Наименование:Tube, reverse mounting

Каталожный номер:60121663

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-ring seal

Каталожный номер:60121932

Комплект:1

Примечание:

№ на схеме:36

Наименование:Screws, fixing

Каталожный номер:60099632

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer, lock

Каталожный номер:60099698

Комплект:1

Примечание:

№ на схеме:38

Наименование:Tube, reverse mounting

Каталожный номер:60121662

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screws, fixing

Каталожный номер:60099632

Комплект:1

Примечание:

№ на схеме:40

Наименование:Washer, lock

Каталожный номер:60099698

Комплект:1

Примечание:

№ на схеме:41

Наименование:Device, sealing tube

Каталожный номер:60121641

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose 1

Каталожный номер:60121649

Комплект:-

Примечание:

№ на схеме:43

Наименование:O-ring seal

Каталожный номер:60121932

Комплект:1

Примечание:

№ на схеме:44

Наименование:Tube, oil supply valve

Каталожный номер:60121683

Комплект:1

Примечание:

№ на схеме:45

Наименование:Screw

Каталожный номер:60134368

Комплект:10

Примечание:

№ на схеме:46

Наименование:Washer, lock

Каталожный номер:60099700

Комплект:10

Примечание:

№ на схеме:47

Наименование:Joint

Каталожный номер:60121761

Комплект:1

Примечание:

№ на схеме:48

Наименование:Axis

Каталожный номер:60121905

Комплект:2

Примечание:

№ на схеме:49

Наименование:Joint

Каталожный номер:60121761

Комплект:1

Примечание:

№ на схеме:50

Наименование:Seal, insulation

Каталожный номер:60121642

Комплект:1

Примечание:
