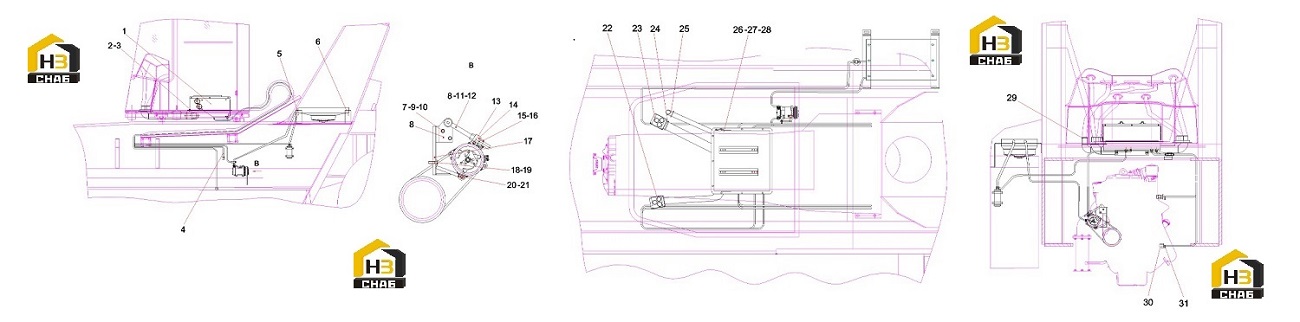

Система кондиционирования воздуха 10550953

← Вал направляющего колеса 13552549 Конденсатор в сборе 60117914 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly, air conditioner

Каталожный номер:60117914

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000181

Комплект:15

Примечание:

№ на схеме:3

Наименование:Washer Lock M10

Каталожный номер:A210401000001

Комплект:20

Примечание:

№ на схеме:4

Наименование:Hose, vapor

Каталожный номер:A230103000012

Комплект:11

Примечание:

№ на схеме:5

Наименование:Support, left

Каталожный номер:11783411

Комплект:1

Примечание:

№ на схеме:6

Наименование:Support, right

Каталожный номер:11783412

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000017

Комплект:15

Примечание:

№ на схеме:8

Наименование:Seat, mounting

Каталожный номер:10025809

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x30

Каталожный номер:A210111000023

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:A210307000017

Комплект:3

Примечание:

№ на схеме:11

Наименование:Bolt, movable joint

Каталожный номер:10135045

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10x50

Каталожный номер:A210111000029

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000003

Комплект:1

Примечание:

№ на схеме:14

Наименование:Stake, articulated

Каталожный номер:10135044

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000040

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000004

Комплект:2

Примечание:

№ на схеме:17

Наименование:Support, compressor

Каталожный номер:10025806

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M8x45GB5783

Каталожный номер:21005351

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer Flat M8

Каталожный номер:A210405000007

Комплект:30

Примечание:

№ на схеме:20

Наименование:Bolt, connecting

Каталожный номер:10365031

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer Lock M8

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:22

Наименование:Cover, guide wind

Каталожный номер:11621235

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover, guide wind

Каталожный номер:11906229

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clamp

Каталожный номер:21004569

Комплект:4

Примечание:

№ на схеме:25

Наименование:Duct, air, defrosting

Каталожный номер:11815375

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M6x25

Каталожный номер:A210111000081

Комплект:14

Примечание:

№ на схеме:27

Наименование:Washer Flat M6

Каталожный номер:A210405000006

Комплект:28

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:A210307000016

Комплект:14

Примечание:

№ на схеме:29

Наименование:Connector

Каталожный номер:A820599000956

Комплект:2

Примечание:

№ на схеме:30

Наименование:Hoop

Каталожный номер:A210855000007

Комплект:7

Примечание:

№ на схеме:31

Наименование:Clamp

Каталожный номер:A210855000011

Комплект:10

Примечание:
