Конденсатор в сборе 60117914

← Система кондиционирования воздуха 10550953 Огнетушитель 13132018 →

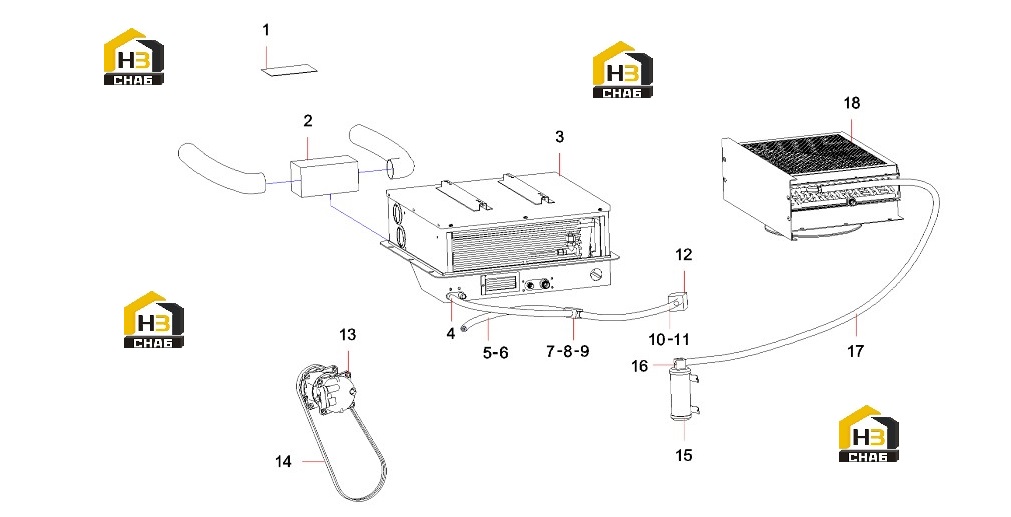

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Panel, control

Каталожный номер:60137554

Комплект:1

Примечание:

№ на схеме:2

Наименование:Components, air channel, transition

Каталожный номер:60137528

Комплект:1

Примечание:

№ на схеме:3

Наименование:GP, evaporator

Каталожный номер:60100865

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe, high pressure

Каталожный номер:60137514

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe, low pressure

Каталожный номер:60137511

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:60100870

Комплект:4

Примечание:

№ на схеме:7

Наименование:Valve, hot water, electric

Каталожный номер:60100917

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60100869

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60100868

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pipe, high pressure

Каталожный номер:60137517

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60100866

Комплект:6

Примечание:

№ на схеме:12

Наименование:Valve, lip

Каталожный номер:60100916

Комплект:2

Примечание:

№ на схеме:13

Наименование:Compressor

Каталожный номер:A229900006715

Комплект:1

Примечание:

№ на схеме:14

Наименование:Belt

Каталожный номер:60288810

Комплект:1

Примечание:

№ на схеме:15

Наименование:Assembly, liquid reservoir

Каталожный номер:60137526

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60100867

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pipe, high pressure

Каталожный номер:60137512

Комплект:1

Примечание:

№ на схеме:18

Наименование:Assembly, condenser

Каталожный номер:60137523

Комплект:1

Примечание:
