Система гидравлическая поворотной платформы a810201060301

Система гидравлическая поворотной платформы a810201060301

← Клапан бокового переключения a810201062342 Клапан поворотный 12920933 →

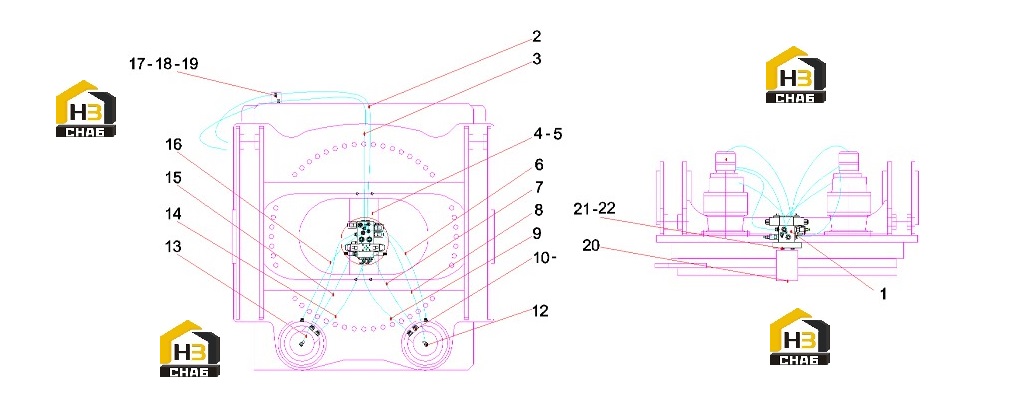

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Group, valve, slewing
Каталожный номер:12920933
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose, rubber
Каталожный номер:B230103004299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose, rubber
Каталожный номер:B230103007871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:A210111000024
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer Lock M10
Каталожный номер:A210401000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:B230103003877
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:B230103004807
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, rubber
Каталожный номер:B230103003376
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rubber hose
Каталожный номер:B230103004933
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fitting 34.5x26x30mm
Каталожный номер:B210780000043
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Fitting 36x32x18mm
Каталожный номер:B210780000636
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose, rubber
Каталожный номер:B230103003376
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose, rubber
Каталожный номер:B230103005377
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose, rubber
Каталожный номер:B230103000354
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose, rubber
Каталожный номер:B230103004913
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw M6x60GB70.1
Каталожный номер:A210204000139
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer Lock M6
Каталожный номер:A210401000016
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Body, pipe clamp
Каталожный номер:60165339
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Fitting 40x36x32mm
Каталожный номер:B210780000049
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bolt
Каталожный номер:A210111000323
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Washer Lock M8
Каталожный номер:A210401000017
Комплект:4
Примечание:
