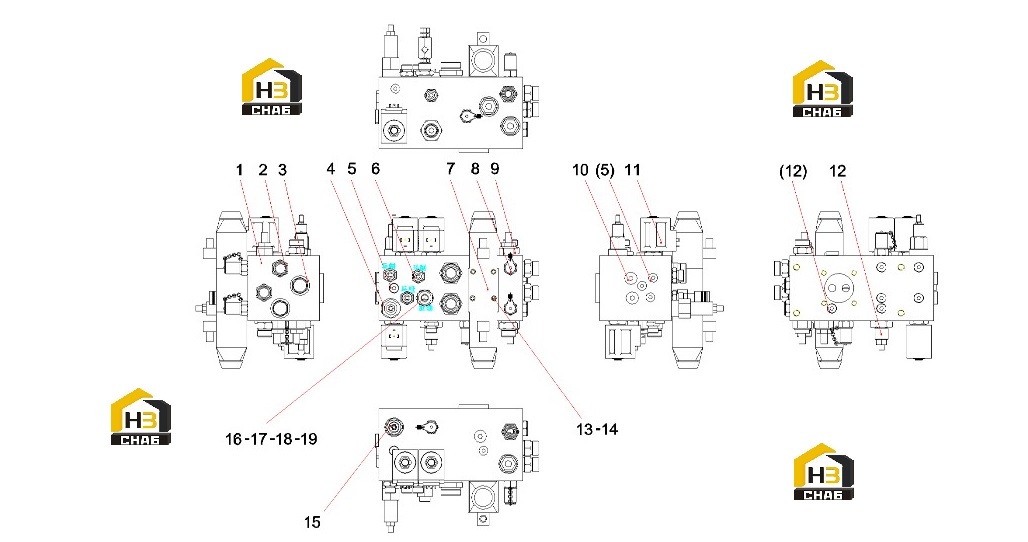

Клапан поворотный 12920933

← Система гидравлическая поворотной платформы a810201060301 Балка поперечная в сборе (часть1) a810421000786 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, valve, slewing

Каталожный номер:12920918

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting 32x27x23mm

Каталожный номер:B210780000040

Комплект:4

Примечание:

№ на схеме:3

Наименование:Valve, Check

Каталожный номер:B220401000049

Комплект:2

Примечание:

№ на схеме:4

Наименование:Valve, throttle

Каталожный номер:B220401000492

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug 14x14x12mm

Каталожный номер:B210399000003

Комплект:13

Примечание:

№ на схеме:6

Наименование:Fitting 30x21x18mm

Каталожный номер:B210780000036

Комплект:4

Примечание:

№ на схеме:7

Наименование:Valve, reversal, electromagnetic

Каталожный номер:60155033

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, pressure measuring

Каталожный номер:B210770000084

Комплект:4

Примечание:

№ на схеме:9

Наименование:Valve, overflow

Каталожный номер:B220401000105

Комплект:3

Примечание:

№ на схеме:10

Наименование:Plug 20x20x20mm

Каталожный номер:B210780000201

Комплект:3

Примечание:

№ на схеме:11

Наименование:Electromagnetic Reversing Valve

Каталожный номер:60338457

Комплект:3

Примечание:

№ на схеме:12

Наименование:Valve, Pressure Reducing

Каталожный номер:B220401000913

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M5x30GB70.1 10.9

Каталожный номер:A210204000168

Комплект:4

Примечание:

№ на схеме:14

Наименование:Cover, waterproof

Каталожный номер:A820601020466

Комплект:4

Примечание:

№ на схеме:15

Наименование:Valve, trottle, one-way

Каталожный номер:B220401000546

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fitting

Каталожный номер:B210780000266

Комплект:2

Примечание:

№ на схеме:17

Наименование:Valve, one-way

Каталожный номер:21018928

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000329

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting 44x43x27mm

Каталожный номер:B210780000025

Комплект:1

Примечание:
