Цилиндр масляный 10208424

← Балка поперечная в сборе sdj450.2 a810421000786 (часть 3) Механизм фиксации опоры a810421000815 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

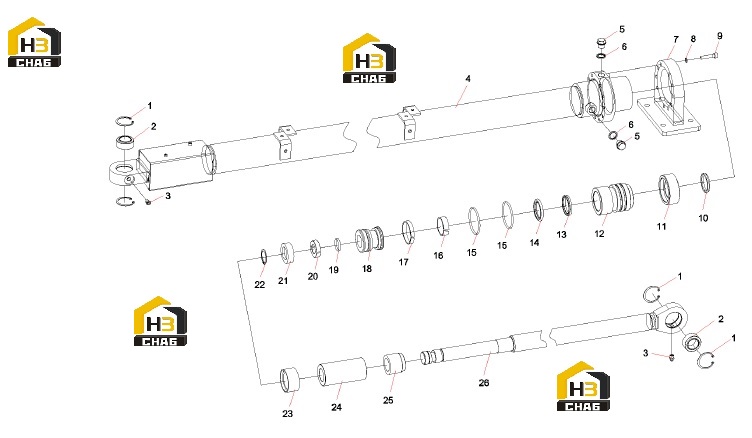

№ на схеме:1

Наименование:Ring, retainer

Каталожный номер:A210416000039

Комплект:4

Примечание:

№ на схеме:2

Наименование:Joint bearing GE30ES-2RSGB9163

Каталожный номер:A221500000035

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cup, oil

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cylinder assem.

Каталожный номер:10208428

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw plug G3/8A(JB/ZQ4451)

Каталожный номер:A210372000001

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210434000009

Комплект:2

Примечание:

№ на схеме:7

Наименование:Oil Cylinder Seat

Каталожный номер:10208426

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000017

Комплект:11

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:A210204000148

Комплект:11

Примечание:

№ на схеме:10

Наименование:Dust Ring

Каталожный номер:A880808070004

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pressure cover

Каталожный номер:10208416

Комплект:1

Примечание:

№ на схеме:12

Наименование:Guide sleeve

Каталожный номер:10208417

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal ring

Каталожный номер:A880806030023

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal ring

Каталожный номер:B230101001967

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A210609000134

Комплект:2

Примечание:

№ на схеме:16

Наименование:Guide Ring

Каталожный номер:A880803040003

Комплект:1

Примечание:

№ на схеме:17

Наименование:Guide Ring

Каталожный номер:B230101001969

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston

Каталожный номер:10208420

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:A210609000044

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clipping Key

Каталожный номер:10208423

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clipping key cap

Каталожный номер:10208422

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, retainer

Каталожный номер:A210414000028

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal ring

Каталожный номер:A880806030022

Комплект:1

Примечание:

№ на схеме:24

Наименование:Spacer Sleeve

Каталожный номер:10208419

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bumper Sleeve

Каталожный номер:10208418

Комплект:1

Примечание:

№ на схеме:26

Наименование:Piston rod assem.

Каталожный номер:10208437

Комплект:1

Примечание:
