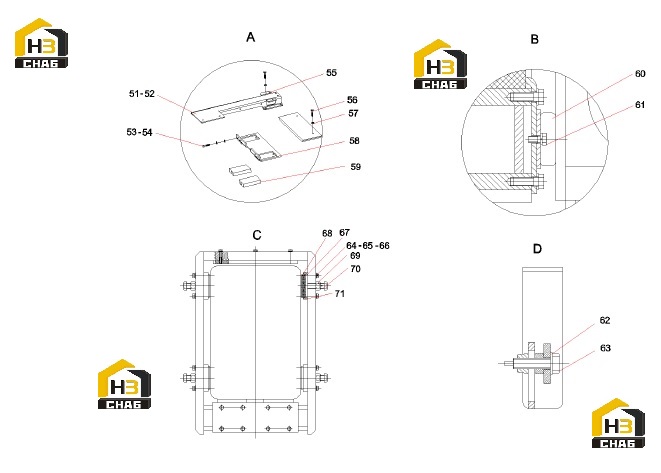

Балка поперечная в сборе sdj450.2 a810421000786 (часть 3)

← Балка поперечная в сборе sdj450.2 a810421000786 (часть 2) Цилиндр масляный 10208424 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:51

Наименование:Screw M6x25GB65

Каталожный номер:A210201000005

Комплект:16

Примечание:

№ на схеме:52

Наименование:Washer

Каталожный номер:A210401000016

Комплект:20

Примечание:

№ на схеме:53

Наименование:Washer

Каталожный номер:A210405000011

Комплект:52

Примечание:

№ на схеме:54

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:40

Примечание:

№ на схеме:55

Наименование:Clamp, pipe, double

Каталожный номер:B210852000002

Комплект:2

Примечание:

№ на схеме:56

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:8

Примечание:

№ на схеме:57

Наименование:Nut

Каталожный номер:A210319000006

Комплект:20

Примечание:

№ на схеме:58

Наименование:Slide block plate

Каталожный номер:A820101328209

Комплект:12

Примечание:

№ на схеме:59

Наименование:Slide Block

Каталожный номер:A820601040285

Комплект:12

Примечание:

№ на схеме:60

Наименование:Cushion pad components SDJ450.2.9

Каталожный номер:10030816

Комплект:2

Примечание:

№ на схеме:61

Наименование:Screw

Каталожный номер:A210204000146

Комплект:4

Примечание:

№ на схеме:62

Наименование:Washer

Каталожный номер:A210405000007

Комплект:16

Примечание:

№ на схеме:63

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:8

Примечание:

№ на схеме:64

Наименование:Screw

Каталожный номер:A210204000359

Комплект:32

Примечание:

№ на схеме:65

Наименование:Washer

Каталожный номер:A210401000002

Комплект:40

Примечание:

№ на схеме:66

Наименование:Washer

Каталожный номер:A210405000001

Комплект:40

Примечание:

№ на схеме:67

Наименование:Cushion

Каталожный номер:10184722

Комплект:8

Примечание:

№ на схеме:68

Наименование:Side sliding block

Каталожный номер:10184723

Комплект:8

Примечание:

№ на схеме:69

Наименование:Nut M24 10 Shibilao hexagonal flange

Каталожный номер:A229900007632

Комплект:8

Примечание:

№ на схеме:70

Наименование:Bolt

Каталожный номер:A210111000321

Комплект:8

Примечание:

№ на схеме:71

Наименование:Positioning board of slide block

Каталожный номер:10184725

Комплект:8

Примечание:
