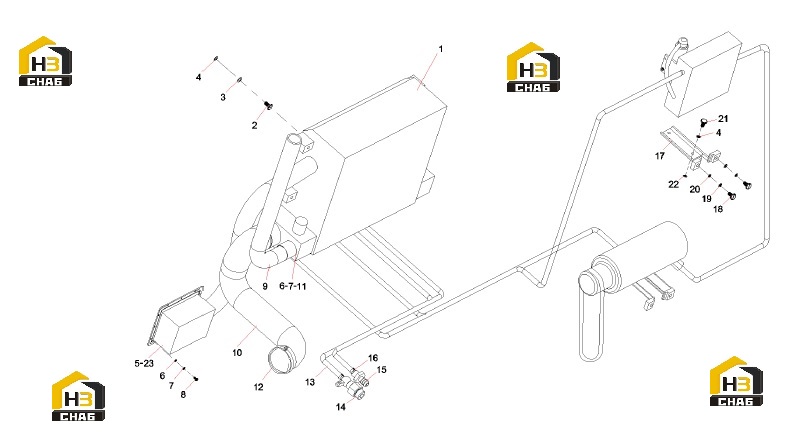

Система кондиционирования воздуха rsc45m.9 10084878

← Механизм кабины rsc45c.15 10679877 Узел кондиционирования воздуха kgt4601 a221600000088 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air conditioning assembly KGT4601

Каталожный номер:A221600000088

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000181

Комплект:6

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000001

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000011

Комплект:10

Примечание:

№ на схеме:5

Наименование:Filter element protective cover RSC45.16.1

Каталожный номер:A810505030009

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000005

Комплект:26

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000015

Комплект:26

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210210000006

Комплект:4

Примечание:

№ на схеме:9

Наименование:Defrosting air duct SRSC45C.16A.1

Каталожный номер:11435256

Комплект:1

Примечание:

№ на схеме:10

Наименование:Main air pipe SRSC45C.16A.2A

Каталожный номер:11437241

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210210000002

Комплект:22

Примечание:

№ на схеме:12

Наименование:Hoop

Каталожный номер:A210855000011

Комплект:7

Примечание:

№ на схеме:13

Наименование:Hose,air conditioning

Каталожный номер:A230103000012

Комплект:11

Примечание:

№ на схеме:14

Наименование:Joint RSC45.16-1

Каталожный номер:A820599000956

Комплект:1

Примечание:

№ на схеме:15

Наименование:Joint RSC45.16-3

Каталожный номер:A820205002290

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hoop

Каталожный номер:A210855000007

Комплект:4

Примечание:

№ на схеме:17

Наименование:Air compressor support RSC45C.16.2

Каталожный номер:11448954

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000027

Комплект:4

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:23

Наименование:Hoop

Каталожный номер:A210855000012

Комплект:2

Примечание:
