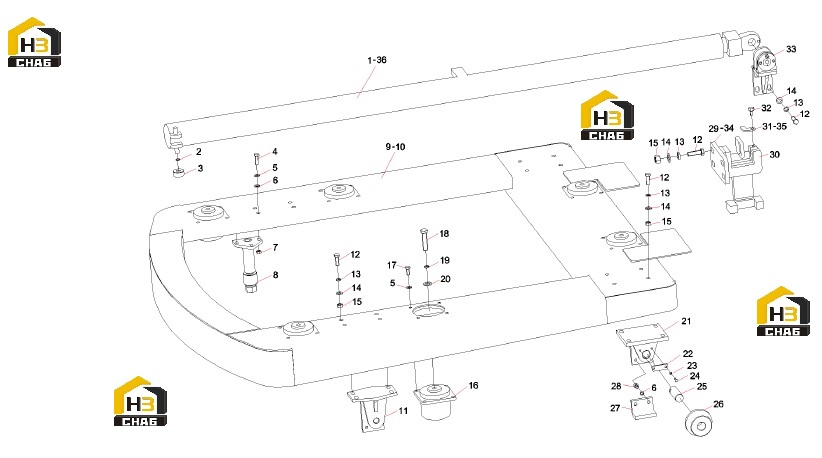

Механизм кабины rsc45c.15 10679877

← Бак топливный в сборе rsc45c.14 10945119 (часть 3) Система кондиционирования воздуха rsc45m.9 10084878 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil cylinder for moving right RSC45C.15.3A

Каталожный номер:11244986

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retainer ring 14GB894.1

Каталожный номер:A210414000107

Комплект:2

Примечание:

№ на схеме:3

Наименование:Roller wheel 2 RSC45C.15-1A

Каталожный номер:10856971

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000026

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000011

Комплект:22

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000001

Комплект:43

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000017

Комплект:11

Примечание:

№ на схеме:8

Наименование:Guide wheel component RSC45C.15.12

Каталожный номер:10976003

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pallet RSC45C.15.2

Каталожный номер:10679843

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sound insulation board assembly RSC45MII.2A.10

Каталожный номер:10940028

Комплект:1

Примечание:

№ на схеме:11

Наименование:Front wheel installation seat RSC45M.15.3

Каталожный номер:A810402990076

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:32

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210401000002

Комплект:32

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210405000001

Комплект:56

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000031

Комплект:24

Примечание:

№ на схеме:16

Наименование:Vibration damper Y20-26-00

Каталожный номер:A222000000026

Комплект:6

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:29

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210110000045

Комплект:6

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000003

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:21

Наименование:Rear wheel installation seat RSC45.15.1

Каталожный номер:A810402990075

Комплект:2

Примечание:

№ на схеме:22

Наименование:Shaft end baffle RSC45.15-17

Каталожный номер:A820101314487

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:25

Наименование:Shaft (3) RSC45.15-18

Каталожный номер:A820301014294

Комплект:4

Примечание:

№ на схеме:26

Наименование:Roller wheel RSC45.15-9A

Каталожный номер:10649834

Комплект:4

Примечание:

№ на схеме:27

Наименование:Anti-overturn plate RSC45M.15C-1

Каталожный номер:10218356

Комплект:4

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000162

Комплект:8

Примечание:

№ на схеме:29

Наименование:Right connecting component RSC45C.15.7

Каталожный номер:10866236

Комплект:1

Примечание:

№ на схеме:30

Наименование:Connecting component

Каталожный номер:11434520

Комплект:2

Примечание:

№ на схеме:31

Наименование:Right baffle RSC45C.15-3

Каталожный номер:10676118

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt RSC45C.15-2

Каталожный номер:10676117

Комплект:2

Примечание:

№ на схеме:33

Наименование:Front Ear holder assembly RSC45M.15.7

Каталожный номер:10120851

Комплект:2

Примечание:

№ на схеме:34

Наименование:"Plate.left"

Каталожный номер:10866238

Комплект:1

Примечание:

№ на схеме:35

Наименование:"Component,connecting rod,left"

Каталожный номер:10676121

Комплект:1

Примечание:

№ на схеме:36

Наименование:Left Moveable oil cylinder RSC45C.15.4A

Каталожный номер:11385585

Комплект:1

Примечание:
