Узел стрелы rsc45iii.10 10419481 (часть 3)

Узел стрелы rsc45iii.10 10419481 (часть 3)

← Узел стрелы rsc45iii.10 10419481 (часть 2) Цилиндр подъемный 10201648 →

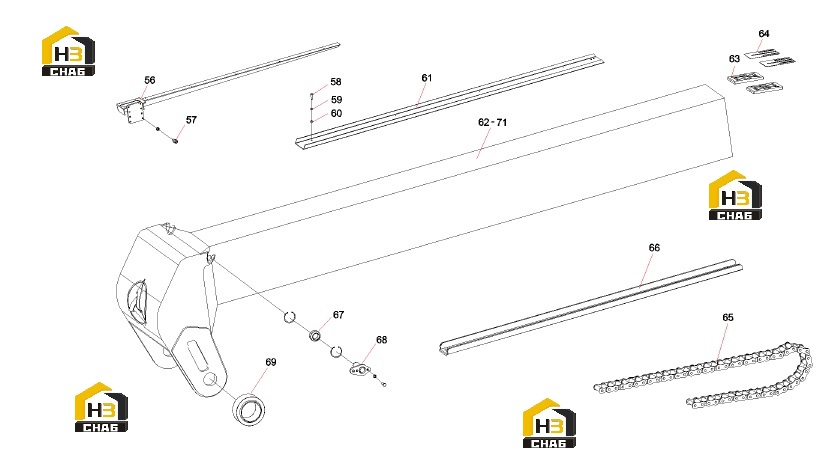

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:56
Наименование:Hose slot bracket
Каталожный номер:A810410990265
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Screw
Каталожный номер:A210204000165
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:Spring washer
Каталожный номер:A210401000017
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:60
Наименование:Nut
Каталожный номер:A210307000012
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:61
Наименование:Drag-chain groove
Каталожный номер:A820101312460
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:"Section, extension, boom,RSC45lll.10.4"
Каталожный номер:10419472
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:Assembly slide block upper RSC45.10.14
Каталожный номер:A810303990183
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:Adjusting shim (2) of slide block
Каталожный номер:A820101312400
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:65
Наименование:Drag-chain (with connectors)
Каталожный номер:B229900003376
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:66
Наименование:Hose slot
Каталожный номер:A819700002194
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:67
Наименование:Joint bearing
Каталожный номер:A210612000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:68
Наименование:Pin shaft
Каталожный номер:A810312110031
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:69
Наименование:"Bearing,slide,RSC45.10-33"
Каталожный номер:10859964
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:71
Наименование:Nylon Plate
Каталожный номер:11307173
Комплект:4
Примечание:
