Цилиндр подъемный 10201648

← Узел стрелы rsc45iii.10 10419481 (часть 3) Цилиндр масляный в сборе 10322597 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

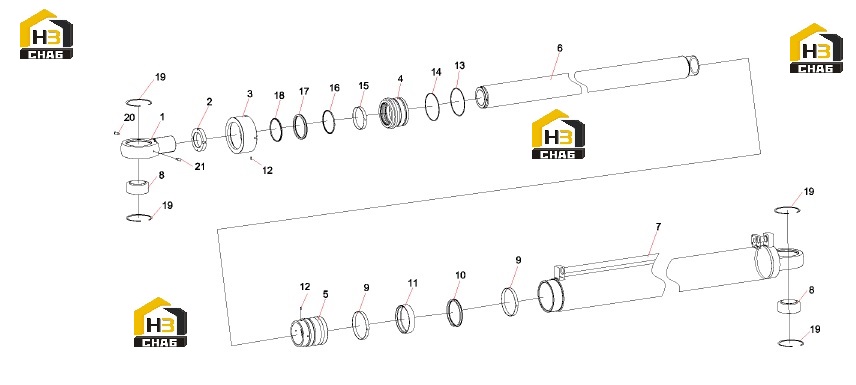

№ на схеме:1

Наименование:"Earring, RSC45.10.12B-1"

Каталожный номер:10201646

Комплект:1

Примечание:

№ на схеме:2

Наименование:"Nut,RSC45.10.12A-2"

Каталожный номер:10032541

Комплект:1

Примечание:

№ на схеме:3

Наименование:"Nut,RSC45.10.12A-3"

Каталожный номер:10032542

Комплект:1

Примечание:

№ на схеме:4

Наименование:"Sleeve, guide,RSC45.10.12A-4"

Каталожный номер:10032544

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:10032545

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston Rod Component

Каталожный номер:10032549

Комплект:1

Примечание:

№ на схеме:7

Наименование:Components, cylinder drum,RSC45.10.12B.2

Каталожный номер:10201638

Комплект:1

Примечание:

№ на схеме:8

Наименование:B8-type seal ring

Каталожный номер:B230101000295

Комплект:1

Примечание:

№ на схеме:9

Наименование:CRMD-type seal ring

Каталожный номер:B230101001567

Комплект:1

Примечание:

№ на схеме:10

Наименование:Guide ring 225x230x25

Каталожный номер:B230101000903

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw M10x20

Каталожный номер:A210208000007

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:A210609000186

Комплект:2

Примечание:

№ на схеме:13

Наименование:"Ring, retainer,RSC45.10.12A-6"

Каталожный номер:10194909

Комплект:2

Примечание:

№ на схеме:14

Наименование:Guide ring

Каталожный номер:B230101001964

Комплект:2

Примечание:

№ на схеме:15

Наименование:CRGS-type seal ring

Каталожный номер:A880806030018

Комплект:1

Примечание:

№ на схеме:16

Наименование:B3-type seal ring

Каталожный номер:B230101001441

Комплект:1

Примечание:

№ на схеме:17

Наименование:Dust Ring

Каталожный номер:B230101000513

Комплект:1

Примечание:

№ на схеме:18

Наименование:Retainer Ring

Каталожный номер:A210416000050

Комплект:4

Примечание:

№ на схеме:19

Наименование:Oil nipple

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw plug

Каталожный номер:B210399000003

Комплект:2

Примечание:

№ на схеме:21

Наименование:Joint bearing

Каталожный номер:60025306

Комплект:2

Примечание:
