Система масляных трубопроводов rsc45miii.2.1 10450647 (часть 2)

Система масляных трубопроводов rsc45miii.2.1 10450647 (часть 2)

← Система масляных трубопроводов rsc45miii.2.1 10450647 (часть 1) Система масляных трубопроводов rsc45miii.2.1 10450647 (часть 3) →

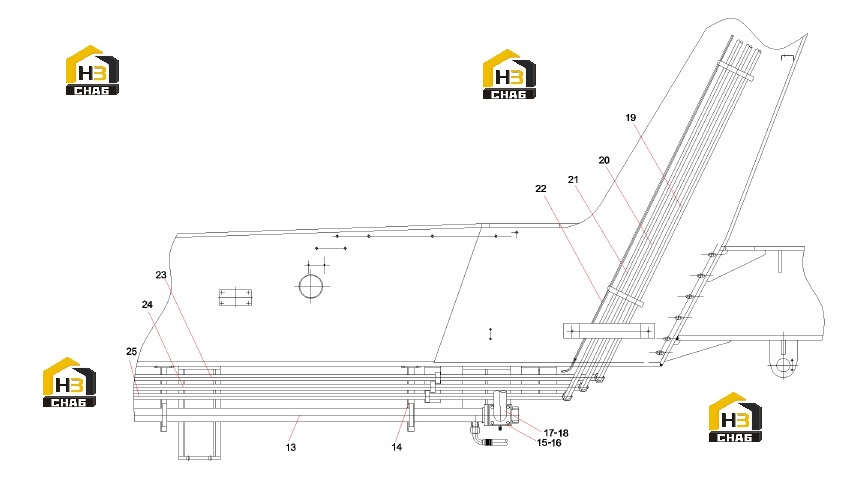

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:13
Наименование:Oil return steel tube
Каталожный номер:A810399000565
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Clamp seat,oil return pipeline,master
Каталожный номер:10032933
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Back pressure valve group
Каталожный номер:A810299000203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-ring
Каталожный номер:A210609000088
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw
Каталожный номер:A210204000337
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Screw
Каталожный номер:A210204000206
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Steel tube VII
Каталожный номер:A810399000561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Steel tube VIII
Каталожный номер:A810399000562
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Steel tube IX
Каталожный номер:A810399000563
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Steel tube X
Каталожный номер:A810399000564
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Steel tube
Каталожный номер:A810312019049
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Steel tube
Каталожный номер:A810312019048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Steel tube
Каталожный номер:A810312019050
Комплект:1
Примечание:
