Система масляных трубопроводов rsc45miii.2.1 10450647 (часть 1)

Система масляных трубопроводов rsc45miii.2.1 10450647 (часть 1)

← Клапаны подачи масла a810299000204 Система масляных трубопроводов rsc45miii.2.1 10450647 (часть 2) →

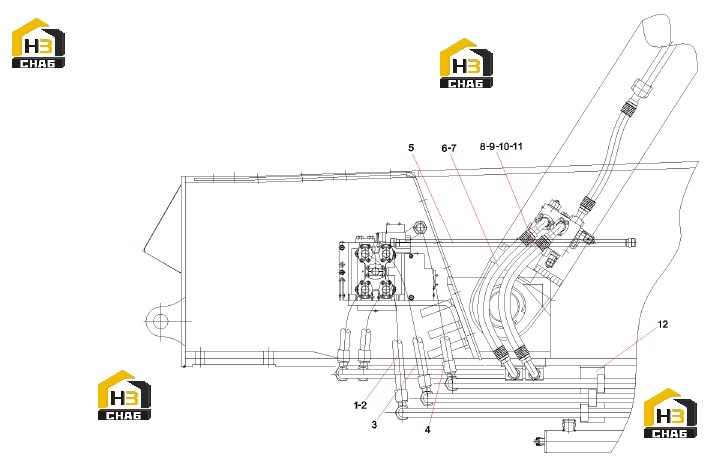

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rubber tube
Каталожный номер:B230103008475
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:B230101000215
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rubber Hose
Каталожный номер:B230103004954
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Rubber Hose
Каталожный номер:60044442
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:"Tube,steel,RSC45.2.1.40"
Каталожный номер:A810201068167
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Rubber Hose
Каталожный номер:B230103004971
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe joint
Каталожный номер:B210780001241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber Hose
Каталожный номер:B230103007449
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:B230101000215
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Split flange
Каталожный номер:B210780000244
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:A210204000354
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bracket,tube,steel,expansion
Каталожный номер:10422781
Комплект:2
Примечание:
