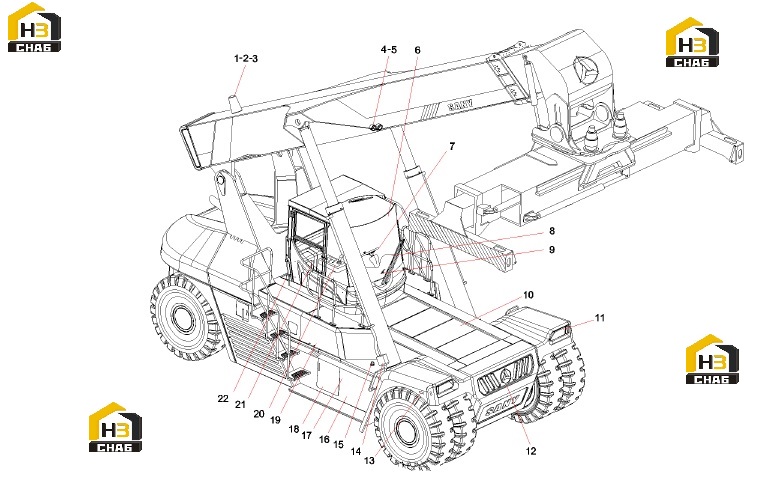

Система электрическая 10259957 (часть 1)

← Панель управления в сборе rsc45miii.5 10422631 Система электрическая 10259957 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:"Lamp, alarm, LED, FB04150003"

Каталожный номер:60013779

Комплект:1

Примечание:

№ на схеме:2

Наименование:Alarm light support

Каталожный номер:A229900010725

Комплект:1

Примечание:

№ на схеме:3

Наименование:Working Lamp

Каталожный номер:B241100000421

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bulb

Каталожный номер:B241100000047

Комплект:4

Примечание:

№ на схеме:5

Наименование:Horn

Каталожный номер:60006476

Комплект:1

Примечание:

№ на схеме:6

Наименование:Steering gear display control panel asse

Каталожный номер:A810201055622

Комплект:1

Примечание:

№ на схеме:7

Наименование:Front operation display panel assembly

Каталожный номер:A810201055623

Комплект:1

Примечание:

№ на схеме:8

Наименование:Foot switch

Каталожный номер:B241200001083

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pressure Sensor

Каталожный номер:B240600000249

Комплект:1

Примечание:

№ на схеме:10

Наименование:Front headlight assembly T850

Каталожный номер:A241100000353

Комплект:2

Примечание:

№ на схеме:11

Наименование:Horn

Каталожный номер:B249900000090

Комплект:1

Примечание:

№ на схеме:12

Наименование:LED Side indication light 43-4210

Каталожный номер:A241100000555

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pressure Sensor

Каталожный номер:B240600000248

Комплект:4

Примечание:

№ на схеме:14

Наименование:Fuel Sensor

Каталожный номер:60000468

Комплект:1

Примечание:

№ на схеме:15

Наименование:Temperature Sensor

Каталожный номер:B240600000172

Комплект:1

Примечание:

№ на схеме:16

Наименование:Battery switch

Каталожный номер:B241200000614

Комплект:1

Примечание:

№ на схеме:17

Наименование:Battery12V-180AH(free of maintenance)

Каталожный номер:60018857

Комплект:2

Примечание:

№ на схеме:18

Наименование:Terminal case assembly

Каталожный номер:A810201052817

Комплект:1

Примечание:

№ на схеме:19

Наименование:Right operation panel assembly

Каталожный номер:A810201055624

Комплект:1

Примечание:

№ на схеме:20

Наименование:Control box assembly

Каталожный номер:A810201052818

Комплект:1

Примечание:

№ на схеме:21

Наименование:Inner connecting harness of cab

Каталожный номер:A810201058728

Комплект:1

Примечание:

№ на схеме:22

Наименование:Radio Antenna Assy

Каталожный номер:60006479

Комплект:1

Примечание:
