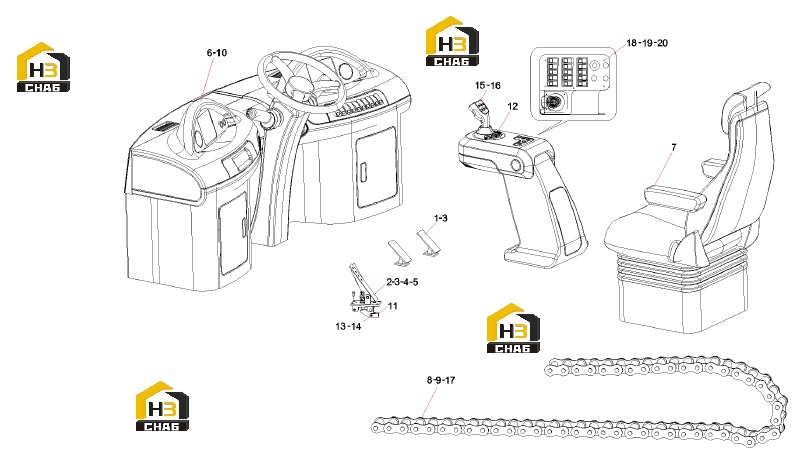

Панель управления в сборе rsc45miii.5 10422631

← Кабина в сборе 10388302 (часть 2) Система электрическая 10259957 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Accelerator pedal

Каталожный номер:B229900001282

Комплект:1

Примечание:

№ на схеме:2

Наименование:Refashioned pedal

Каталожный номер:10254333

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:8

Примечание:

№ на схеме:4

Наименование:Plain washer

Каталожный номер:A210405000007

Комплект:16

Примечание:

№ на схеме:5

Наименование:Spring washer

Каталожный номер:A210401000017

Комплект:16

Примечание:

№ на схеме:6

Наименование:Steering control assembly

Каталожный номер:B229900002282

Комплект:1

Примечание:

№ на схеме:7

Наименование:Mechanical Suspension Driver seat

Каталожный номер:60039729

Комплект:1

Примечание:

№ на схеме:8

Наименование:Drag-chain

Каталожный номер:B229900003089

Комплект:2

Примечание:

№ на схеме:9

Наименование:Drag-chain connector

Каталожный номер:B229900002838

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000147

Комплект:8

Примечание:

№ на схеме:11

Наименование:Connection fork

Каталожный номер:A820199003254

Комплект:1

Примечание:

№ на схеме:12

Наименование:"Supporting,electric handle,RSC45C5.5.1"

Каталожный номер:11076756

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin shaft

Каталожный номер:A210508000001

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:A210507000014

Комплект:1

Примечание:

№ на схеме:15

Наименование:Adjustable set handle M16x63 B model

Каталожный номер:A230199000024

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210404000008

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000070

Комплект:6

Примечание:

№ на схеме:19

Наименование:Plain washer

Каталожный номер:A210405000005

Комплект:6

Примечание:

№ на схеме:20

Наименование:Spring washer

Каталожный номер:A210401000015

Комплект:6

Примечание:
