KV06Р0114 Lift boom, compl.

← KV06Р0114 Lift boom, mount. KV06Р0114 Lift jack, compl. →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

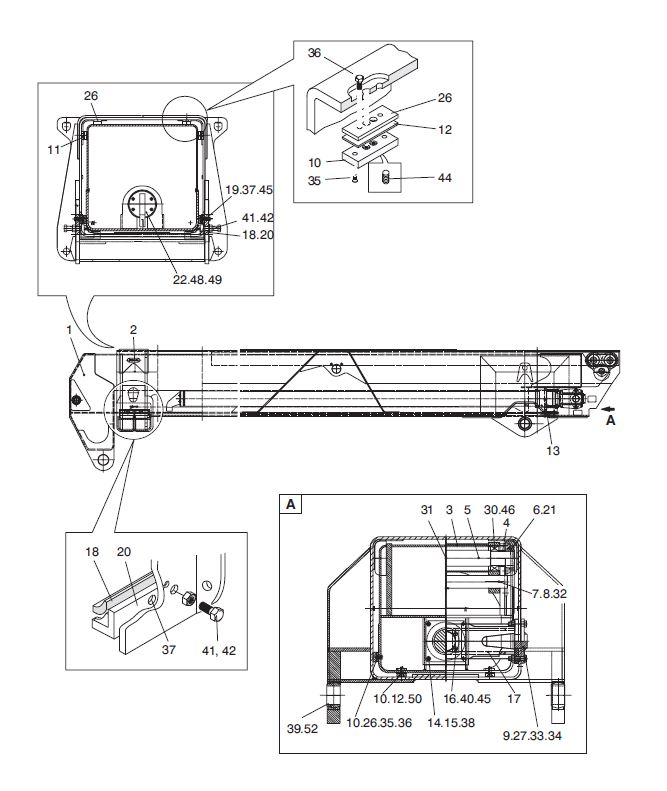

№ на схеме:1

Наименование:Extension boom

Каталожный номер:K5687150

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bar

Каталожный номер:K5687140

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket

Каталожный номер:T5503770

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spacing ring

Каталожный номер:T5371420

Комплект:4

Примечание:

№ на схеме:5

Наименование:Shaft

Каталожный номер:T5503800

Комплект:2

Примечание:

№ на схеме:6

Наименование:Roller

Каталожный номер:T5503850

Комплект:4

Примечание:

№ на схеме:7

Наименование:Shaft

Каталожный номер:K5673320

Комплект:1

Примечание:

№ на схеме:8

Наименование:Lock washer

Каталожный номер:T5371450

Комплект:2

Примечание:

№ на схеме:9

Наименование:Lug

Каталожный номер:T5672480

Комплект:2

Примечание:

№ на схеме:10

Наименование:Slide piece

Каталожный номер:T5371480

Комплект:10

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:K5133030

Комплект:4

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:T5371520

Комплект:30

Примечание:S=2

№ на схеме:13

Наименование:Cylinder

Каталожный номер:C5592643

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sleeve

Каталожный номер:T5371380

Комплект:4

Примечание:

№ на схеме:15

Наименование:Cover

Каталожный номер:T5503930

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lock plate

Каталожный номер:T5371360

Комплект:2

Примечание:

№ на схеме:17

Наименование:Support

Каталожный номер:K5672410

Комплект:1

Примечание:

№ на схеме:18

Наименование:Slide piece

Каталожный номер:K5672040

Комплект:2

Примечание:

№ на схеме:19

Наименование:Spacing plate

Каталожный номер:T5371500

Комплект:2

Примечание:

№ на схеме:20

Наименование:Guide

Каталожный номер:K5672400

Комплект:2

Примечание:

№ на схеме:21

Наименование:Shim

Каталожный номер:T5371460

Комплект:20

Примечание:S=1

№ на схеме:22

Наименование:Support

Каталожный номер:T5673270

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spacing plate

Каталожный номер:T5503840

Комплект:2

Примечание:

№ на схеме:27

Наименование:Shim

Каталожный номер:K5675260

Комплект:2

Примечание:S=1

№ на схеме:30

Наименование:Bearing

Каталожный номер:61236418

Комплект:4

Примечание:23218CC

№ на схеме:31

Наименование:Grease fitting

Каталожный номер:64411203

Комплект:1

Примечание:DIN71412 AR1/8

№ на схеме:32

Наименование:Screw

Каталожный номер:53060303

Комплект:4

Примечание:SFS2064 M16x40

№ на схеме:33

Наименование:Screw

Каталожный номер:53160475

Комплект:4

Примечание:ISO4014 M24x100

№ на схеме:34

Наименование:Nut

Каталожный номер:50410240

Комплект:4

Примечание:SFS2067 M24

№ на схеме:35

Наименование:Screw

Каталожный номер:58830624

Комплект:16

Примечание:DIN7991 M16x35

№ на схеме:36

Наименование:Screw

Каталожный номер:53060301

Комплект:16

Примечание:ISO4017 M16x30

№ на схеме:37

Наименование:Grease fitting

Каталожный номер:64411203

Комплект:8

Примечание:Alemi 509FR1/8K

№ на схеме:38

Наименование:Screw

Каталожный номер:53060323

Комплект:4

Примечание:SFS2063 M16x180

№ на схеме:39

Наименование:Bearing

Каталожный номер:61132992

Комплект:2

Примечание:SKF GE120 ES.2RS

№ на схеме:40

Наименование:Screw

Каталожный номер:53060307

Комплект:4

Примечание:ISO4017 M16x60

№ на схеме:41

Наименование:Screw

Каталожный номер:53060553

Комплект:4

Примечание:ISO4017 M30x90

№ на схеме:42

Наименование:Nut

Каталожный номер:50410300

Комплект:4

Примечание:ISO4032 M30Р8

№ на схеме:44

Наименование:Plug

Каталожный номер:64002606

Комплект:6

Примечание:DIN908 G1/8A

№ на схеме:45

Наименование:Nut

Каталожный номер:50410160

Комплект:4

Примечание:ISO4032 M16Р8

№ на схеме:46

Наименование:Gasket

Каталожный номер:61463751

Комплект:4

Примечание:AVNIL 22218(6218)

№ на схеме:48

Наименование:Screw

Каталожный номер:53060220

Комплект:4

Примечание:SFS2064 M12x25

№ на схеме:49

Наименование:Washer

Каталожный номер:50062012

Комплект:4

Примечание:DIN6796 12

№ на схеме:50

Наименование:Screw

Каталожный номер:58830630

Комплект:4

Примечание:DIN7991 M16x55

№ на схеме:52

Наименование:Circlip

Каталожный номер:61733180

Комплект:2

Примечание:DIN472/1 180x4
