KV06Р0114 Lift boom, mount.

← KV05Р0105 Cylinder KV06Р0114 Lift boom, compl. →

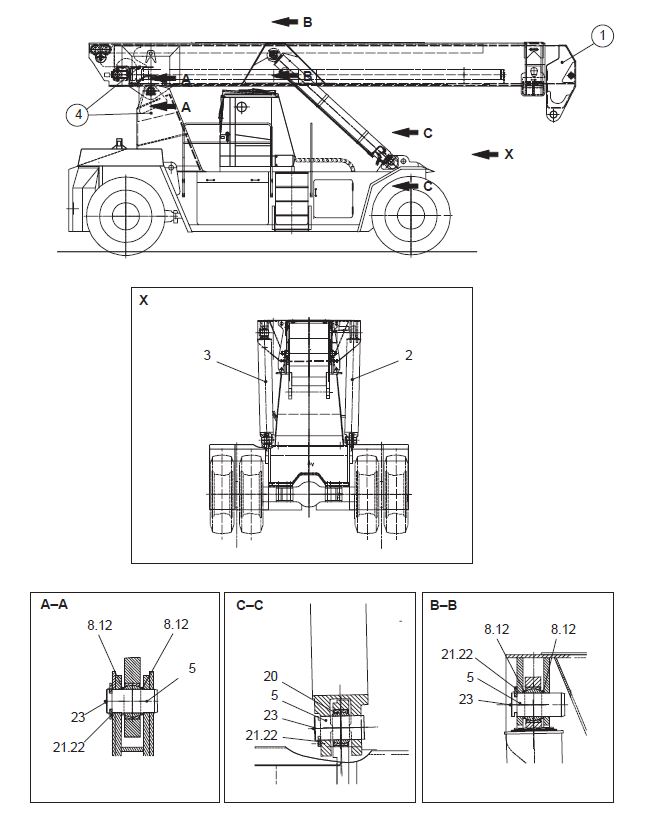

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bar

Каталожный номер:K5687130

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lift cylinder

Каталожный номер:K5687350

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lift cylinder

Каталожный номер:K5687360

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hydraulic equipment

Каталожный номер:K5687170

Комплект:1

Примечание:

№ на схеме:5

Наименование:Shaft

Каталожный номер:K5687780

Комплект:6

Примечание:D120Р260

№ на схеме:8

Наименование:Adjusting ring

Каталожный номер:T5509922

Комплект:8

Примечание:

№ на схеме:12

Наименование:Adjusting ring

Каталожный номер:K5691680

Комплект:8

Примечание:S12

№ на схеме:20

Наименование:Bearing

Каталожный номер:61132992

Комплект:2

Примечание:INA GE120DO2RS

№ на схеме:21

Наименование:Axle retainer

Каталожный номер:61760050

Комплект:8

Примечание:50

№ на схеме:22

Наименование:Screw

Каталожный номер:53060383

Комплект:14

Примечание:SFS2064 M20x40

№ на схеме:23

Наименование:Grease fitting

Каталожный номер:64411203

Комплект:6

Примечание:Alemi 509FРR1/8K
