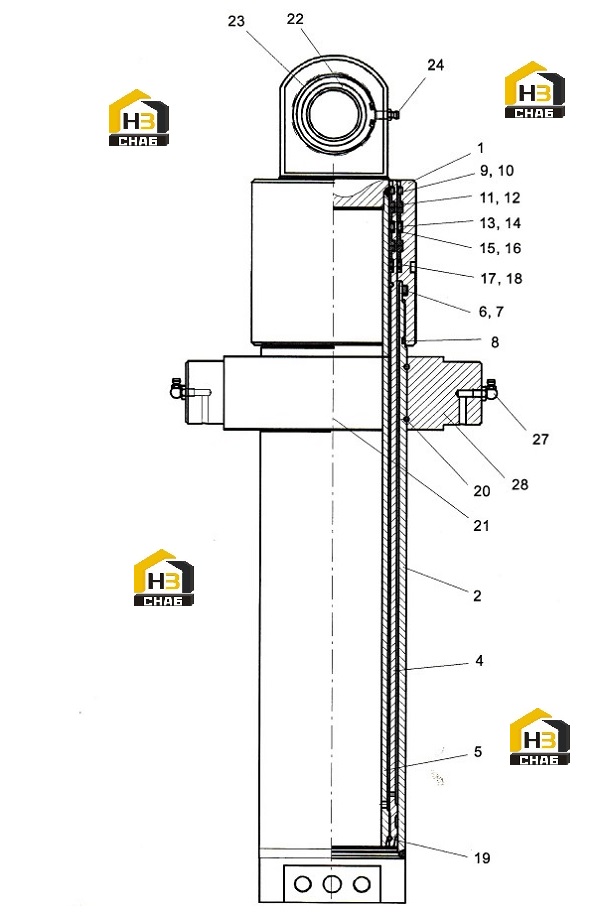

Цилиндр r0703002h

← Цилиндр подъемный r6015450 Клапан r0803015h →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET SET

Каталожный номер:R0709004H

Комплект:1

Примечание:

№ на схеме:1

Наименование:GASKET BOX

Каталожный номер:J014286

Комплект:1

Примечание:

№ на схеме:2

Наименование:OUTER PIPE

Каталожный номер:J014287

Комплект:1

Примечание:

№ на схеме:4

Наименование:CYLINDER LINER

Каталожный номер:J014288

Комплект:1

Примечание:

№ на схеме:5

Наименование:CYLINDER LINER

Каталожный номер:J014289

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:J014291

Комплект:1

Примечание:

№ на схеме:7

Наименование:SUPPORT RING

Каталожный номер:J014293

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:J014296

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCRAPER

Каталожный номер:J014256

Комплект:1

Примечание:100/110 2H PU

№ на схеме:10

Наименование:SCRAPER

Каталожный номер:J014254

Комплект:1

Примечание:115/125 2H PU

№ на схеме:11

Наименование:GUIDE

Каталожный номер:J014259

Комплект:4

Примечание:L100X106/111X13

№ на схеме:12

Наименование:GUIDE

Каталожный номер:J014258

Комплект:4

Примечание:L115/121/126X13

№ на схеме:13

Наименование:O-RING

Каталожный номер:J014268

Комплект:1

Примечание:114.2X5,7

№ на схеме:14

Наименование:O-RING

Каталожный номер:J014269

Комплект:1

Примечание:99,2X5,7

№ на схеме:15

Наименование:SUPPORT RING

Каталожный номер:J014264

Комплект:2

Примечание:115/125

№ на схеме:16

Наименование:SUPPORT RING

Каталожный номер:J014265

Комплект:2

Примечание:100/110

№ на схеме:17

Наименование:SEAL RING

Каталожный номер:J014279

Комплект:1

Примечание:100/108X10

№ на схеме:18

Наименование:SEAL RING

Каталожный номер:J014272

Комплект:1

Примечание:115/123X10

№ на схеме:19

Наименование:STOPPER

Каталожный номер:J014281

Комплект:2

Примечание:L 115

№ на схеме:20

Наименование:LOCK PIN

Каталожный номер:J014299

Комплект:2

Примечание:

№ на схеме:21

Наименование:FASTENER

Каталожный номер:J014181

Комплект:2

Примечание:M8X16

№ на схеме:22

Наименование:BEARING

Каталожный номер:807605715

Комплект:1

Примечание:GE45 F0-2RS

№ на схеме:23

Наименование:CIRCLIP

Каталожный номер:J014179

Комплект:2

Примечание:75X2,5

№ на схеме:24

Наименование:GREASE FITTING

Каталожный номер:J014182

Комплект:1

Примечание:M8X1.25 NR0507

№ на схеме:27

Наименование:GREASE FITTING

Каталожный номер:J014283

Комплект:2

Примечание:M8 90 AST 514

№ на схеме:28

Наименование:SUPPORT

Каталожный номер:J014549

Комплект:1

Примечание:
