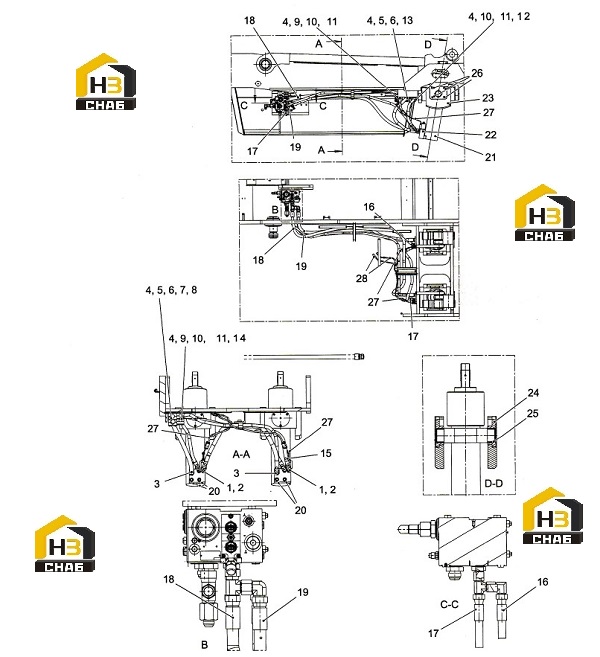

Цилиндр подъемный r6015450

← Ремкомплект седла r5410420 Цилиндр r0703002h →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTION

Каталожный номер:643445161

Комплект:4

Примечание:

№ на схеме:2

Наименование:ELBOW

Каталожный номер:643450108

Комплект:2

Примечание:

№ на схеме:3

Наименование:CONNECTION

Каталожный номер:643445202

Комплект:2

Примечание:

№ на схеме:5

Наименование:FASTENER

Каталожный номер:638907427

Комплект:6

Примечание:

№ на схеме:6

Наименование:PLATE

Каталожный номер:63890004

Комплект:2

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:53160114

Комплект:2

Примечание:M6X45

№ на схеме:8

Наименование:SCREW

Каталожный номер:638900084

Комплект:2

Примечание:

№ на схеме:9

Наименование:FASTENER

Каталожный номер:638907320

Комплект:6

Примечание:

№ на схеме:10

Наименование:COVERING PLATE

Каталожный номер:63890003

Комплект:3

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:53160113

Комплект:6

Примечание:M6X40 8.8 A2C ISO4014

№ на схеме:12

Наименование:FASTENER

Каталожный номер:63890325

Комплект:2

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:53160115

Комплект:2

Примечание:M6X50 8.8 A2C ISO4014

№ на схеме:14

Наименование:SCREW

Каталожный номер:638900083

Комплект:2

Примечание:

№ на схеме:15

Наименование:HOSE

Каталожный номер:R5710061

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:VL05402923

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE

Каталожный номер:VL05402929

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE

Каталожный номер:VL05404529

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOSE

Каталожный номер:VL05404523

Комплект:1

Примечание:

№ на схеме:20

Наименование:SCREW

Каталожный номер:58130629

Комплект:4

Примечание:M16X60 8.8DIN912 A2C

№ на схеме:21

Наименование:CYLINDER

Каталожный номер:R0703002H

Комплект:2

Примечание:

№ на схеме:22

Наименование:VALVE

Каталожный номер:R0803015H

Комплект:2

Примечание:

№ на схеме:23

Наименование:ENGINE BED

Каталожный номер:R5301540

Комплект:2

Примечание:

№ на схеме:24

Наименование:BEARING HOUSING

Каталожный номер:R5301550

Комплект:4

Примечание:

№ на схеме:25

Наименование:SLEEVE

Каталожный номер:3756110500

Комплект:4

Примечание:D160

№ на схеме:26

Наименование:SCREW

Каталожный номер:53060302

Комплект:16

Примечание:M16X35 8.8 A2C ISO401

№ на схеме:27

Наименование:WIRING SET

Каталожный номер:R5821540

Комплект:2

Примечание:

№ на схеме:28

Наименование:WIRING SET

Каталожный номер:R5880070

Комплект:2

Примечание:
