Трубопровод tp97519-02

Трубопровод tp97519-02

← Заглушка tk9036 Крышка клапана vc9305-01 →

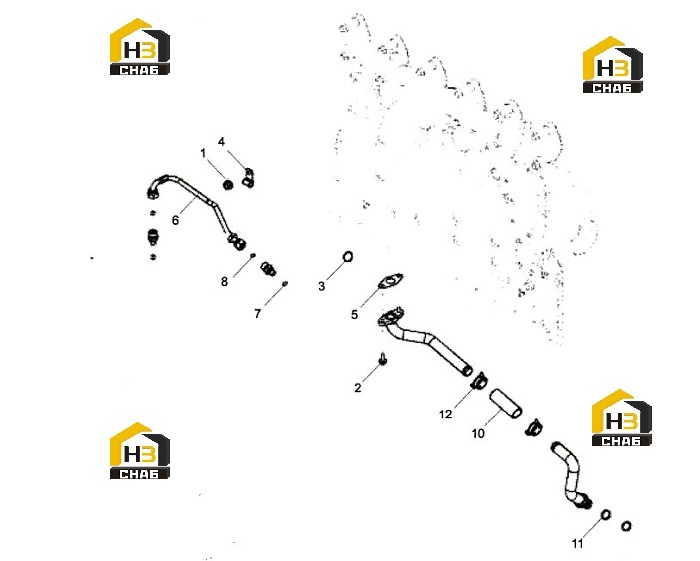

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:NUT
Каталожный номер:J023100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SCREW
Каталожный номер:J019478
Комплект:2
Примечание:M8x 1.25x20
0 ₽
шт
№ на схеме:3
Наименование:PLUG
Каталожный номер:800040750
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CLAMP
Каталожный номер:J023684
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:GASKET
Каталожный номер:J020024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PIPE
Каталожный номер:J029297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CONNECTION
Каталожный номер:J027223
Комплект:2
Примечание:incl.part7-8
0 ₽
шт
№ на схеме:7
Наименование:SEAL RING
Каталожный номер:800046053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SEAL RING
Каталожный номер:800041378
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CONNECTION
Каталожный номер:J027383
Комплект:1
Примечание:incl. part 10-12
0 ₽
шт
№ на схеме:10
Наименование:HOSE
Каталожный номер:800046051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:800041135
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CLAMP
Каталожный номер:J020072
Комплект:2
Примечание:
