Крышка клапана vc9305-01

Крышка клапана vc9305-01

← Трубопровод tp97519-02 Фланец соединительный wi9180-01 →

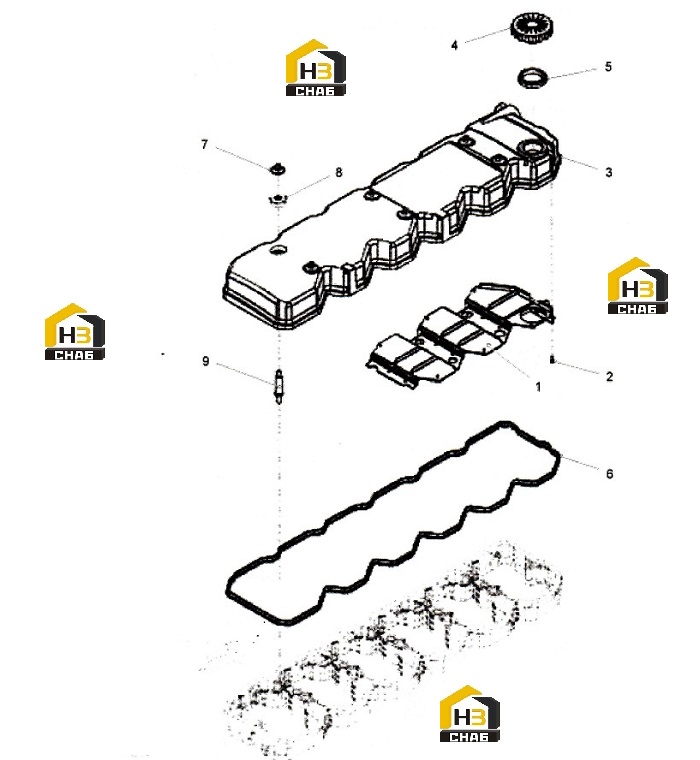

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Наименование:COVER
Каталожный номер:J023205
Комплект:1
Примечание:incl.part2-6
0 ₽
шт
№ на схеме:2
Наименование:SCREW
Каталожный номер:J023204
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:COVER
Каталожный номер:J027072
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CAP
Каталожный номер:J023206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:GASKET
Каталожный номер:J023207
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:GASKET
Каталожный номер:J023208
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:NUT
Каталожный номер:J024062
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:ISOLATOR
Каталожный номер:J024048
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:STUD BOLT
Каталожный номер:J024047
Комплект:6
Примечание:
