Пластина монтажная и муфта r6067670

Пластина монтажная и муфта r6067670

← Клапан тормозной r6067680 Сигнал заднего хода r6074480 →

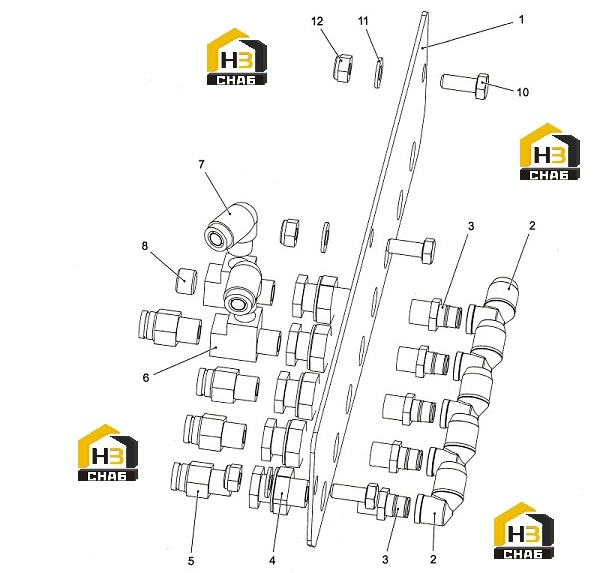

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:MOUNTING PLATE
Каталожный номер:R6064880
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:FITTING
Каталожный номер:J024762
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:FITTING
Каталожный номер:9190140512
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:FITTING
Каталожный номер:96091117
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CONNECTION
Каталожный номер:90001353
Комплект:4
Примечание:MALE 1\2OD X 3/8P MESS
0 ₽
шт
№ на схеме:6
Наименование:BRANCH TEE
Каталожный номер:90004939
Комплект:2
Примечание:3/8 NPT MESS.
0 ₽
шт
№ на схеме:7
Наименование:ELBOW
Каталожный номер:91603177
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PLUG
Каталожный номер:95670140
Комплект:1
Примечание:3/8-18NPT
0 ₽
шт
№ на схеме:10
Наименование:SCREW
Каталожный номер:53060180
Комплект:3
Примечание:ISO4017 M10X25 8.8 A2C
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:50012100
Комплект:3
Примечание:10,5 STA2C DIN125
0 ₽
шт
№ на схеме:12
Наименование:NUT
Каталожный номер:51050100
Комплект:3
Примечание:M10 DIN985-8 NYLOC
