Клапан тормозной r6067680

← Клапан тормозной r6067660 Пластина монтажная и муфта r6067670 →

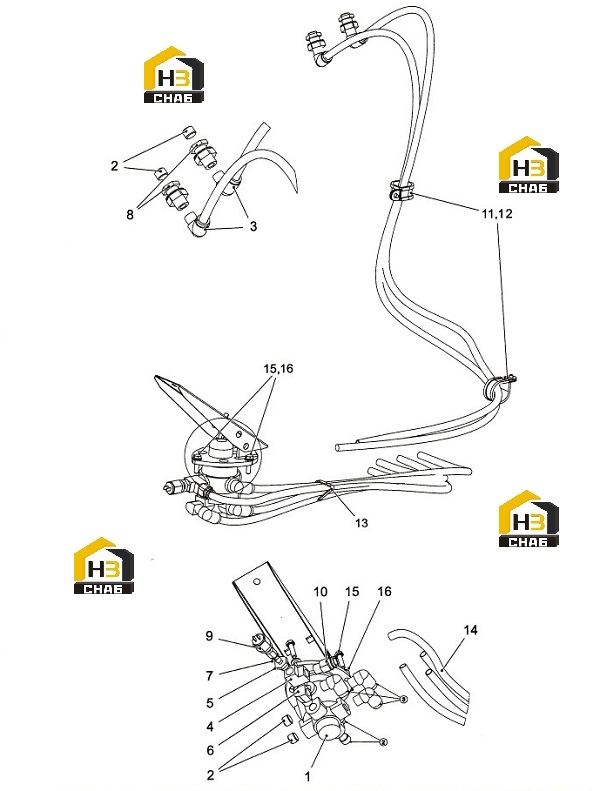

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:VALVE

Каталожный номер:90001264

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG

Каталожный номер:95670140

Комплект:6

Примечание:3/8-18NPT

№ на схеме:3

Наименование:ELBOW

Каталожный номер:91603177

Комплект:5

Примечание:

№ на схеме:4

Наименование:BRANCH TEE

Каталожный номер:90004939

Комплект:1

Примечание:3/8 NPT MESS.

№ на схеме:5

Наименование:REDUCER

Каталожный номер:90031051

Комплект:1

Примечание:3/8 NPT MESSINK

№ на схеме:6

Наименование:ELBOW

Каталожный номер:90003593

Комплект:1

Примечание:90 3/8 NPT BRASS STREET

№ на схеме:7

Наименование:FITTING

Каталожный номер:9185330100

Комплект:1

Примечание:

№ на схеме:8

Наименование:FITTING

Каталожный номер:96091117

Комплект:2

Примечание:

№ на схеме:9

Наименование:PRESSURE SWITCH

Каталожный номер:1863300025

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTION

Каталожный номер:90001353

Комплект:1

Примечание:MALE 1/2OD X 3/8P MESS

№ на схеме:11

Наименование:SCREW

Каталожный номер:59075333

Комплект:5

Примечание:

№ на схеме:12

Наименование:CLAMP

Каталожный номер:62079324

Комплект:3

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:J030278

Комплект:1

Примечание:

№ на схеме:15

Наименование:SCREW

Каталожный номер:53060141

Комплект:3

Примечание:M8X30 8.8 A2C ISO4017

№ на схеме:16

Наименование:WASHER

Каталожный номер:50012080

Комплект:3

Примечание:8,4 DIN125
