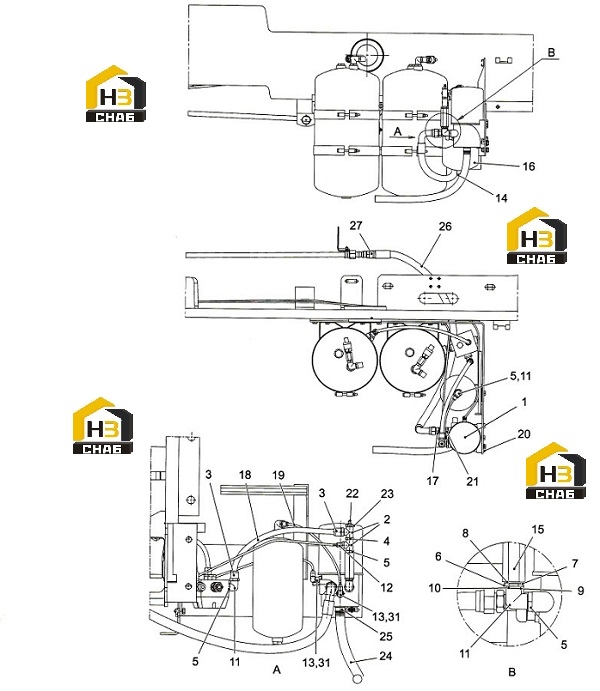

Осушитель воздуха r6041550

← Опора для шланга r6073200 Комплектующие тягача →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR DRYER

Каталожный номер:R2208018H

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:FILTER ELEMENT

Каталожный номер:804107345

Комплект:1

Примечание:AIR DRYER

№ на схеме:2

Наименование:BRANCH TEE

Каталожный номер:9190512516

Комплект:2

Примечание:

№ на схеме:3

Наименование:PIPE UNION

Каталожный номер:9190000816

Комплект:2

Примечание:

№ на схеме:4

Наименование:NIPPLE

Каталожный номер:9190100516

Комплект:1

Примечание:

№ на схеме:5

Наименование:NIPPLE

Каталожный номер:9190100522

Комплект:4

Примечание:

№ на схеме:6

Наименование:CONNECTION

Каталожный номер:9190470704

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:9183822100

Комплект:1

Примечание:22

№ на схеме:8

Наименование:RING

Каталожный номер:9183822010

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:9183816100

Комплект:1

Примечание:

№ на схеме:10

Наименование:RING

Каталожный номер:9183816010

Комплект:1

Примечание:

№ на схеме:11

Наименование:FITTING

Каталожный номер:9190502516

Комплект:3

Примечание:

№ на схеме:12

Наименование:CONNECTION

Каталожный номер:9190000316

Комплект:1

Примечание:

№ на схеме:13

Наименование:NIPPLE

Каталожный номер:9190100512

Комплект:2

Примечание:

№ на схеме:14

Наименование:VALVE

Каталожный номер:1711090016

Комплект:1

Примечание:

№ на схеме:15

Наименование:VALVE

Каталожный номер:1714070012

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONTAINER

Каталожный номер:R1700012H

Комплект:1

Примечание:

№ на схеме:17

Наименование:UNION

Каталожный номер:643065101

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIPE

Каталожный номер:9296516201

Комплект:0.8

Примечание:

№ на схеме:19

Наименование:PIPE

Каталожный номер:9296506100

Комплект:0.7

Примечание:

№ на схеме:20

Наименование:SCREW

Каталожный номер:53060220

Комплект:5

Примечание:

№ на схеме:21

Наименование:CONNECTION

Каталожный номер:642559162

Комплект:1

Примечание:

№ на схеме:22

Наименование:INNER PART

Каталожный номер:1453080014

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTION

Каталожный номер:9190448404

Комплект:1

Примечание:

№ на схеме:24

Наименование:HOSE

Каталожный номер:68506128

Комплект:0.8

Примечание:

№ на схеме:25

Наименование:CLIP

Каталожный номер:60275744

Комплект:1

Примечание:

№ на схеме:26

Наименование:HOSE

Каталожный номер:VL05405016

Комплект:1

Примечание:

№ на схеме:27

Наименование:UNION

Каталожный номер:64306512

Комплект:1

Примечание:

№ на схеме:31

Наименование:TEST DEVICE

Каталожный номер:65260152

Комплект:-

Примечание:

№ на схеме:31

Наименование:FITTING

Каталожный номер:64267068

Комплект:2

Примечание:
