Опора для шланга r6073200

← Муфта пневматическая r6062450 Осушитель воздуха r6041550 →

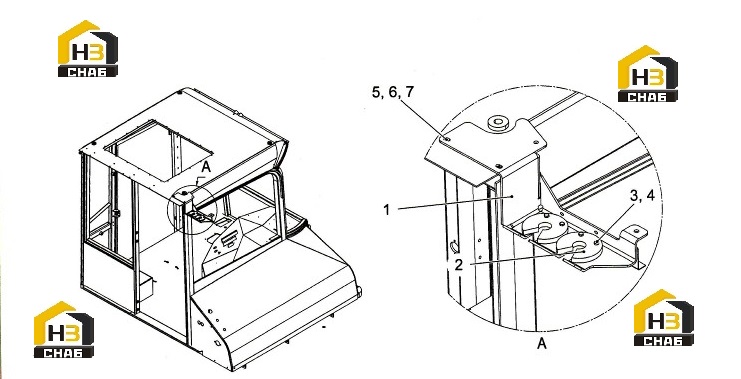

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SUPPORT

Каталожный номер:R6030201

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE HOLDER

Каталожный номер:R5186020

Комплект:2

Примечание:

№ на схеме:3

Наименование:LOCK NUT

Каталожный номер:51050050

Комплект:4

Примечание:M5 DIN985-8 NYL

№ на схеме:4

Наименование:SCREW

Каталожный номер:53060078

Комплект:4

Примечание:M5X20 6.8 A2C ISO40

№ на схеме:5

Наименование:WASHER

Каталожный номер:50012060

Комплект:3

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:51010060

Комплект:3

Примечание:NYLOC M6

№ на схеме:7

Наименование:SCREW

Каталожный номер:53060110

Комплект:3

Примечание:ISO4017M6X25
