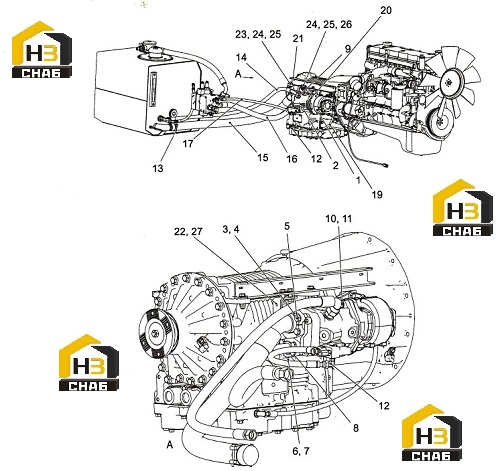

Насос масляный гидравлический r6048280

← Бак масляный гидравлический r7000460 Крепление клапана r6000611 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:POWER TAKE OFF

Каталожный номер:JP108219

Комплект:1

Примечание:PARKER WET-SPLINE SA B -1.24 -14 tooth

№ на схеме:2

Наименование:HYDRAULIC OIL PUMP

Каталожный номер:R0301341H

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:61440563

Комплект:1

Примечание:

№ на схеме:4

Наименование:FLANGE

Каталожный номер:0957061010

Комплект:2

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:53065221

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:61440329

Комплект:1

Примечание:

№ на схеме:7

Наименование:FASTENER

Каталожный номер:64306003

Комплект:2

Примечание:

№ на схеме:8

Наименование:HOSE

Каталожный номер:53165181

Комплект:4

Примечание:

№ на схеме:9

Наименование:CONNECTION

Каталожный номер:64308010

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:90802036

Комплект:2

Примечание:1/2-13X2

№ на схеме:11

Наименование:WASHER

Каталожный номер:50012120

Комплект:2

Примечание:DIN125 13

№ на схеме:12

Наименование:ELBOW

Каталожный номер:64348538

Комплект:2

Примечание:

№ на схеме:13

Наименование:FASTENER

Каталожный номер:9240556556

Комплект:2

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:VL05405018

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE

Каталожный номер:R6036252

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:R5710149

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE

Каталожный номер:VL05400512

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOSE

Каталожный номер:53574930

Комплект:1

Примечание:

№ на схеме:20

Наименование:INTERMEDIATE FLANGE

Каталожный номер:R6014280

Комплект:1

Примечание:

№ на схеме:21

Наименование:SUPPORT

Каталожный номер:R6014140

Комплект:1

Примечание:

№ на схеме:22

Наименование:SUPPORT

Каталожный номер:R6014310

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:53060183

Комплект:2

Примечание:M10X40 8.8 A2C ISO40

№ на схеме:24

Наименование:LOCK NUT

Каталожный номер:51010100

Комплект:4

Примечание:IS07040 M10

№ на схеме:25

Наименование:WASHER

Каталожный номер:50012100

Комплект:8

Примечание:10.5 STA2C DIN125

№ на схеме:26

Наименование:SCREW

Каталожный номер:53060181

Комплект:2

Примечание:M10X30 8.8 A2C ISO40

№ на схеме:27

Наименование:SCREW

Каталожный номер:53065222

Комплект:2

Примечание:UNC1/2X38 A2C 8.8SMS194
