Крепление клапана r6000611

Крепление клапана r6000611

← Насос масляный гидравлический r6048280 Клапан jp100951 →

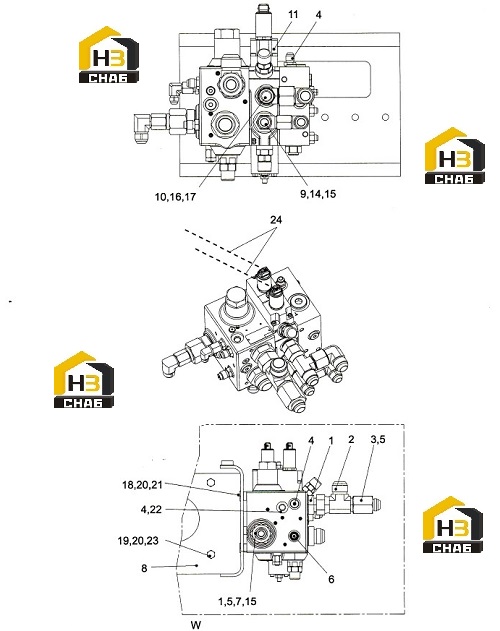

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONNECTOR
Каталожный номер:643445252
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BRANCH TEE
Каталожный номер:643485122
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:REDUCER
Каталожный номер:643461259
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CONNECTOR
Каталожный номер:643445101
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:NUT
Каталожный номер:64163926
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:MEASURING CONNECTOR
Каталожный номер:64332191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:REDUCER
Каталожный номер:643461257
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:FASTENING STAND
Каталожный номер:R5720160
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CONNECTOR
Каталожный номер:643445163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CONNECTION
Каталожный номер:643445202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:VALVE
Каталожный номер:JP100951
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:FITTING
Каталожный номер:643485102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:ELBOW
Каталожный номер:64345716
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CONNECTION
Каталожный номер:64348512
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:ELBOW
Каталожный номер:64345720
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SCREW
Каталожный номер:53060180
Комплект:3
Примечание:ISO4017 M10X25 8.8 A2C
0 ₽
шт
№ на схеме:19
Наименование:LOCK NUT
Каталожный номер:51010100
Комплект:4
Примечание:IS07040 M10
0 ₽
шт
№ на схеме:20
Наименование:WASHER
Каталожный номер:50012100
Комплект:7
Примечание:10,5 STA2C DIN 125
0 ₽
шт
№ на схеме:21
Наименование:WASHER
Каталожный номер:9070910573
Комплект:3
Примечание:10,5/18-7
0 ₽
шт
№ на схеме:22
Наименование:ELBOW
Каталожный номер:64345710
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:SCREW
Каталожный номер:53060182
Комплект:4
Примечание:M10X35 8.8A2C
0 ₽
шт
№ на схеме:24
Наименование:WIRING SET
Каталожный номер:R5880070
Комплект:2
Примечание:
