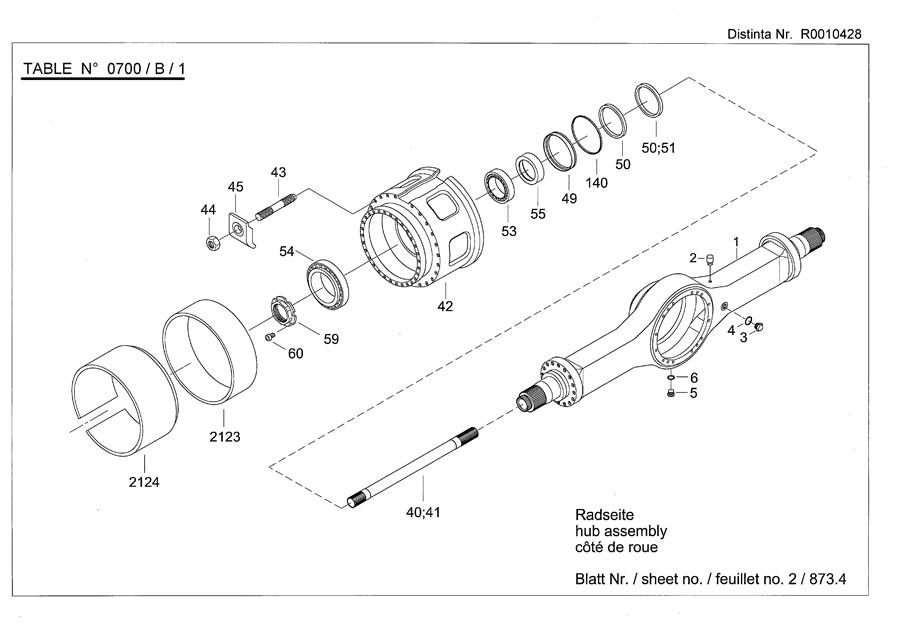

FRONT DRIVE AXLE (2nd VERSION ) (F28 - F30 - F32)

← FRONT DRIVE AXLE - INSTALLATION (2nd VERSION ) (F28 - F30 - F32) TIRE AND RIM (14.00-R24) (F18 - F20 - F25) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:axle housing (+)

Каталожный номер:617439

Комплект:1

Примечание:

№ на схеме:2

Наименование:BREATHER

Каталожный номер:518896

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLUG

Каталожный номер:540737

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:540738

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW PLUG

Каталожный номер:540703

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEALING RING

Каталожный номер:100362

Комплект:1

Примечание:

№ на схеме:40

Наименование:UNIVERSAL JOINT

Каталожный номер:553081

Комплект:2

Примечание:

№ на схеме:42

Наименование:WHEEL HUB

Каталожный номер:553089

Комплект:2

Примечание:

№ на схеме:43

Наименование:STUD

Каталожный номер:617440

Комплект:48

Примечание:

№ на схеме:49

Наименование:RING

Каталожный номер:553085

Комплект:2

Примечание:

№ на схеме:50

Наименование:OIL SEAL

Каталожный номер:545695

Комплект:2

Примечание:

№ на схеме:51

Наименование:OIL SEAL

Каталожный номер:567668

Комплект:2

Примечание:

№ на схеме:53

Наименование:NEEDLE BEARING

Каталожный номер:531025

Комплект:2

Примечание:

№ на схеме:54

Наименование:TAPERED ROLLER BEARING

Каталожный номер:553083

Комплект:2

Примечание:

№ на схеме:55

Наименование:RING

Каталожный номер:553087

Комплект:2

Примечание:

№ на схеме:59

Наименование:SPANNER NUT

Каталожный номер:553082

Комплект:2

Примечание:

№ на схеме:60

Наименование:SCREW

Каталожный номер:200428

Комплект:2

Примечание:

№ на схеме:140

Наименование:O RING

Каталожный номер:569025

Комплект:2

Примечание:

№ на схеме:250

Наименование:INNER DISK

Каталожный номер:540762

Комплект:12

Примечание:

№ на схеме:251

Наименование:OUTER DISK

Каталожный номер:560079

Комплект:12

Примечание:

№ на схеме:252

Наименование:BRAKE PISTON

Каталожный номер:540782

Комплект:2

Примечание:

№ на схеме:253

Наименование:BUSHING

Каталожный номер:553133

Комплект:4

Примечание:

№ на схеме:254

Наименование:hexagon socket screw (+)

Каталожный номер:612818

Комплект:4

Примечание:

№ на схеме:255

Наименование:disk carrier (+)

Каталожный номер:617441

Комплект:2

Примечание:

№ на схеме:256

Наименование:hexagon socket screw (+)

Каталожный номер:606892

Комплект:50

Примечание:

№ на схеме:258

Наименование:gasket (+)

Каталожный номер:617442

Комплект:2

Примечание:

№ на схеме:259

Наименование:gasket (+)

Каталожный номер:617443

Комплект:2

Примечание:

№ на схеме:260

Наименование:BRAKE HOUSING

Каталожный номер:545717

Комплект:2

Примечание:

№ на схеме:261

Наименование:BRAKE HOUSING

Каталожный номер:553131

Комплект:2

Примечание:

№ на схеме:262

Наименование:O-RING

Каталожный номер:540767

Комплект:2

Примечание:

№ на схеме:263

Наименование:O RING

Каталожный номер:544784

Комплект:2

Примечание:

№ на схеме:264

Наименование:O RING

Каталожный номер:540769

Комплект:2

Примечание:

№ на схеме:265

Наименование:O RING

Каталожный номер:540768

Комплект:6

Примечание:

№ на схеме:266

Наименование:SCREW

Каталожный номер:200396

Комплект:52

Примечание:

№ на схеме:267

Наименование:SCREW

Каталожный номер:200418

Комплект:8

Примечание:

№ на схеме:269

Наименование:SCREW

Каталожный номер:200371

Комплект:32

Примечание:

№ на схеме:271

Наименование:FACE SEAL

Каталожный номер:553132

Комплект:2

Примечание:

№ на схеме:272

Наименование:SCREW PLUG

Каталожный номер:556945

Комплект:2

Примечание:

№ на схеме:273

Наименование:SEALING RING

Каталожный номер:553098

Комплект:2

Примечание:

№ на схеме:274

Наименование:PLUG

Каталожный номер:545720

Комплект:2

Примечание:

№ на схеме:275

Наименование:SEALING RING

Каталожный номер:540776

Комплект:2

Примечание:

№ на схеме:278

Наименование:BLEEDING SOCKET

Каталожный номер:540775

Комплект:2

Примечание:

№ на схеме:280

Наименование:BLEEDER VALVE

Каталожный номер:553129

Комплект:2

Примечание:

№ на схеме:281

Наименование:PIPE

Каталожный номер:540779

Комплект:16

Примечание:

№ на схеме:282

Наименование:HEXAGON SCREW WITH FLANGE

Каталожный номер:200619

Комплект:16

Примечание:

№ на схеме:283

Наименование:COMPRESSION SPRING

Каталожный номер:540781

Комплект:16

Примечание:

№ на схеме:300

Наименование:PLANETARY CARRIER

Каталожный номер:553090

Комплект:2

Примечание:

№ на схеме:304

Наименование:o-ring (+)

Каталожный номер:617445

Комплект:2

Примечание:

№ на схеме:309

Наименование:THRUST WASHER

Каталожный номер:522471

Комплект:2

Примечание:

№ на схеме:314

Наименование:PLANETARY

Каталожный номер:553094

Комплект:2

Примечание:

№ на схеме:318

Наименование:BUSHING

Каталожный номер:553099

Комплект:2

Примечание:

№ на схеме:319

Наименование:hexagon socket screw (+)

Каталожный номер:200599

Комплект:2

Примечание:

№ на схеме:320

Наименование:ANTI-EXTRUS. RING

Каталожный номер:540727

Комплект:2

Примечание:

№ на схеме:322

Наименование:PLANETARY PINION

Каталожный номер:553093

Комплект:8

Примечание:

№ на схеме:324

Наименование:SHIM

Каталожный номер:523481

Комплект:16

Примечание:

№ на схеме:328

Наименование:ring (+)

Каталожный номер:617446

Комплект:16

Примечание:

№ на схеме:329

Наименование:NEEDLE BEARING

Каталожный номер:565999

Комплект:24

Примечание:

№ на схеме:331

Наименование:PIN

Каталожный номер:523482

Комплект:8

Примечание:

№ на схеме:333

Наименование:ELASTIC PIN

Каталожный номер:523483

Комплект:8

Примечание:

№ на схеме:335

Наименование:GEAR

Каталожный номер:553095

Комплект:2

Примечание:

№ на схеме:336

Наименование:GEAR SUPPORT

Каталожный номер:553096

Комплект:2

Примечание:

№ на схеме:337

Наименование:LOCKING PLATE

Каталожный номер:523485

Комплект:6

Примечание:

№ на схеме:338

Наименование:SCREW

Каталожный номер:200429

Комплект:12

Примечание:

№ на схеме:340

Наименование:O RING

Каталожный номер:523478

Комплект:8

Примечание:

№ на схеме:400

Наименование:differential and carrier assembly (+)

Каталожный номер:617451

Комплект:1

Примечание:

№ на схеме:401

Наименование:drive pinion (+)

Каталожный номер:617449

Комплект:1

Примечание:

№ на схеме:403

Наименование:differential housing (+)

Каталожный номер:617450

Комплект:1

Примечание:

№ на схеме:405

Наименование:CROSS

Каталожный номер:553106

Комплект:1

Примечание:

№ на схеме:406

Наименование:GEAR

Каталожный номер:582616

Комплект:2

Примечание:

№ на схеме:408

Наименование:PLANETARY GEAR

Каталожный номер:553105

Комплект:4

Примечание:

№ на схеме:409

Наименование:DISK

Каталожный номер:606881

Комплект:2

Примечание:

№ на схеме:411

Наименование:LOCK WASHER

Каталожный номер:553103

Комплект:4

Примечание:

№ на схеме:412

Наименование:BUSHING

Каталожный номер:553108

Комплект:4

Примечание:

№ на схеме:413

Наименование:SCREW M16X70 UNI5931-12.9

Каталожный номер:200555

Комплект:12

Примечание:

№ на схеме:414

Наименование:SCREW

Каталожный номер:200548

Комплект:16

Примечание:

№ на схеме:415

Наименование:BEARING

Каталожный номер:553107

Комплект:2

Примечание:

№ на схеме:417

Наименование:differential carrier (+)

Каталожный номер:617453

Комплект:1

Примечание:

№ на схеме:418

Наименование:hexagon screw (+)

Каталожный номер:200431

Комплект:4

Примечание:

№ на схеме:419

Наименование:SPANNER NUT

Каталожный номер:553116

Комплект:2

Примечание:

№ на схеме:421

Наименование:LOCK PLATE

Каталожный номер:553117

Комплект:2

Примечание:

№ на схеме:423

Наименование:SCREW

Каталожный номер:00409

Комплект:12

Примечание:

№ на схеме:424

Наименование:hexagon screw (+)

Каталожный номер:00410

Комплект:7

Примечание:

№ на схеме:429

Наименование:SCREW

Каталожный номер:553118

Комплект:1

Примечание:

№ на схеме:430

Наименование:LOCK WASHER

Каталожный номер:553119

Комплект:1

Примечание:

№ на схеме:431

Наименование:hexagon nut (+)

Каталожный номер:617454

Комплект:1

Примечание:

№ на схеме:432

Наименование:BEARING

Каталожный номер:515273

Комплект:1

Примечание:

№ на схеме:434

Наименование:SPACER

Каталожный номер:553113

Комплект:1

Примечание:

№ на схеме:436

Наименование:BEARING

Каталожный номер:515463

Комплект:1

Примечание:

№ на схеме:438

Наименование:bearing flange (+)

Каталожный номер:582619

Комплект:1

Примечание:

№ на схеме:439

Наименование:cover (+)

Каталожный номер:582620

Комплект:1

Примечание:

№ на схеме:440

Наименование:radial seal ring (+)

Каталожный номер:616497

Комплект:1

Примечание:

№ на схеме:442

Наименование:SCREW

Каталожный номер:200306

Комплект:8

Примечание:

№ на схеме:443

Наименование:compensation plate (+)

Каталожный номер:617455

Комплект:1

Примечание:

№ на схеме:444

Наименование:FLANGE

Каталожный номер:606880

Комплект:1

Примечание:

№ на схеме:445

Наименование:NUT

Каталожный номер:515290

Комплект:1

Примечание:

№ на схеме:450

Наименование:bearing (+)

Каталожный номер:617456

Комплект:1

Примечание:

№ на схеме:451

Наименование:CIRCLIP

Каталожный номер:582623

Комплект:1

Примечание:

№ на схеме:452

Наименование:circlip (+)

Каталожный номер:617457

Комплект:1

Примечание:

№ на схеме:581

Наименование:O RING

Каталожный номер:582625

Комплект:1

Примечание:

№ на схеме:600

Наименование:BRAKE CYLINDER ASS.Y

Каталожный номер:566594

Комплект:1

Примечание:

№ на схеме:601

Наименование:SPIDER

Каталожный номер:553134

Комплект:1

Примечание:

№ на схеме:602

Наименование:O RING

Каталожный номер:540786

Комплект:2

Примечание:

№ на схеме:603

Наименование:BRAKE DISK

Каталожный номер:599959

Комплект:1

Примечание:

№ на схеме:604

Наименование:SCREW

Каталожный номер:200628

Комплект:7

Примечание:

№ на схеме:605

Наименование:BRAKE SHOES SET Part#566597 replaced by 545724, price:187.720

Каталожный номер:566597

Комплект:1

Примечание:

№ на схеме:606

Наименование:BLEEDING VALVE

Каталожный номер:566598

Комплект:1

Примечание:

№ на схеме:608

Наименование:CIRCLIP

Каталожный номер:566599

Комплект:1

Примечание:

№ на схеме:609

Наименование:DISC SPRING

Каталожный номер:572510

Комплект:6

Примечание:

№ на схеме:610

Наименование:NUT

Каталожный номер:566600

Комплект:1

Примечание:

№ на схеме:611

Наименование:DOWEL

Каталожный номер:566601

Комплект:1

Примечание:

№ на схеме:612

Наименование:COVER

Каталожный номер:573285

Комплект:1

Примечание:

№ на схеме:615

Наименование:CROSS STRUT

Каталожный номер:566603

Комплект:1

Примечание:

№ на схеме:616

Наименование:SCREW

Каталожный номер:566604

Комплект:2

Примечание:

№ на схеме:617

Наименование:NUT

Каталожный номер:566605

Комплект:2

Примечание:

№ на схеме:618

Наименование:COTTER PIN

Каталожный номер:566606

Комплект:2

Примечание:

№ на схеме:619

Наименование:GASKETS SET

Каталожный номер:566607

Комплект:1

Примечание:

№ на схеме:623

Наименование:MAGNET

Каталожный номер:566608

Комплект:2

Примечание:

№ на схеме:624

Наименование:tolerance ring (+)

Каталожный номер:617458

Комплект:2

Примечание:

№ на схеме:625

Наименование:O RING

Каталожный номер:566610

Комплект:1

Примечание:

№ на схеме:626

Наименование:O RING

Каталожный номер:566611

Комплект:1

Примечание:

№ на схеме:628

Наименование:hexagon screw (+)

Каталожный номер:200510

Комплект:6

Примечание:

№ на схеме:629

Наименование:SCREW

Каталожный номер:566612

Комплект:1

Примечание:

№ на схеме:630

Наименование:SEAL RING

Каталожный номер:566613

Комплект:1

Примечание:
