FRONT DRIVE AXLE - INSTALLATION (2nd VERSION ) (F28 - F30 - F32)

← FRONT DRIVE AXLE - BRAKE CYLINDER (1st VERSION ) (F28 - F30 - F32) FRONT DRIVE AXLE (2nd VERSION ) (F28 - F30 - F32) →

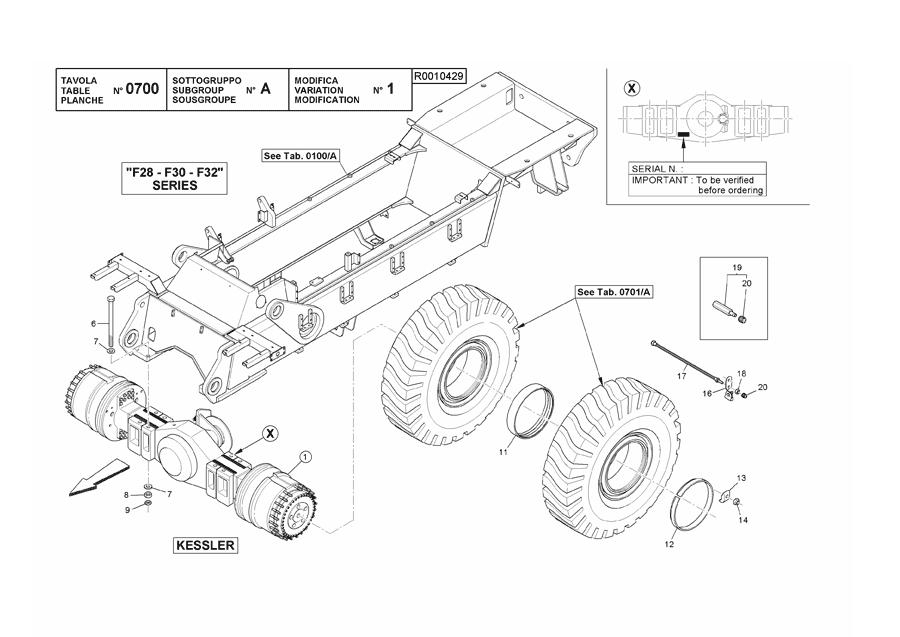

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DRIVE AXLE C. (+)

Каталожный номер:615306

Комплект:1

Примечание:

№ на схеме:2

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:546880

Комплект:8

Примечание:

№ на схеме:7

Наименование:FLAT WASHER

Каталожный номер:00714

Комплект:16

Примечание:

№ на схеме:8

Наименование:NUT

Каталожный номер:00636

Комплект:8

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:00637

Комплект:8

Примечание:

№ на схеме:11

Наименование:RING

Каталожный номер:543167

Комплект:2

Примечание:

№ на схеме:12

Наименование:LOCK RING

Каталожный номер:544309

Комплект:2

Примечание:

№ на схеме:13

Наименование:CLAMP WHEEL RIM

Каталожный номер:540701

Комплект:48

Примечание:

№ на схеме:14

Наименование:NUT

Каталожный номер:540702

Комплект:48

Примечание:

№ на схеме:16

Наименование:FRONT PLATE

Каталожный номер:535669

Комплект:2

Примечание:

№ на схеме:17

Наименование:FLEXIBLE EXTENSION

Каталожный номер:535637

Комплект:2

Примечание:

№ на схеме:18

Наименование:NUT (+)

Каталожный номер:539208

Комплект:A.R.

Примечание:

№ на схеме:19

Наименование:EXTENSION

Каталожный номер:522897

Комплект:A.R.

Примечание:

№ на схеме:20

Наименование:VALVE CAP

Каталожный номер:521282

Комплект:A.R.

Примечание:
